Apa itu BTU Meter dan Bagaimana Cara Kerjanya?

Waktu： 2024-08-19 | Membaca: 24

Apa itu BTU?

BTU adalah singkatan dari British Thermal Unit, dan merupakan satuan pengukuran untuk energi. Secara spesifik, ini adalah jumlah panas yang dibutuhkan untuk menaikkan suhu satu pon air sebesar satu derajat Fahrenheit di permukaan laut. Dalam konteks sistem pemanas dan pendingin, BTU umumnya digunakan untuk mengukur jumlah panas yang dapat dihasilkan atau dihilangkan oleh sistem HVAC dari suatu ruangan. Pengukuran ini membantu menentukan ukuran peralatan HVAC yang tepat yang dibutuhkan untuk memanaskan atau mendinginkan area tertentu secara memadai.

Selain itu, BTU juga digunakan untuk mengukur kandungan energi bahan bakar seperti gas alam, propana, dan minyak pemanas, yang membantu menentukan biaya dan efisiensi penggunaan bahan bakar ini untuk keperluan pemanasan.

Apa itu BTU Meter?

Pengukur BTU, yang juga dikenal sebagai pengukur energi, adalah perangkat yang digunakan untuk mengukur energi panas yang dihasilkan atau dikonsumsi dalam sistem pemanas atau pendingin. Pengukur ini bekerja dengan mengukur laju aliran dan perbedaan suhu cairan yang melewati penukar panas.

Pengukur BTU terdiri dari dua sensor suhu, sensor aliran, dan kalkulator. Satu sensor suhu ditempatkan di saluran masuk dan yang lainnya di saluran keluar penukar panas. Sensor aliran mengukur laju aliran cairan yang melewati penukar panas.

Perbedaan suhu antara saluran masuk dan saluran keluar penukar kalor diukur oleh dua sensor suhu. Laju aliran cairan diukur oleh sensor aliran. Kalkulator kemudian menggunakan data ini untuk menghitung jumlah energi panas yang telah ditransfer melalui penukar kalor.

Pengukur BTU memberikan pengukuran akurat terhadap energi panas yang ditransfer, menjadikannya alat yang berguna untuk memantau konsumsi energi sistem pemanas atau pendingin. Alat ini dapat digunakan dalam berbagai pengaturan, termasuk aplikasi komersial, industri, dan perumahan. Data yang disediakan oleh pengukur dapat digunakan untuk mengoptimalkan efisiensi sistem HVAC, mendeteksi kebocoran atau inefisiensi sistem, dan membantu mengidentifikasi area yang perlu ditingkatkan dalam konsumsi energi.

Prinsip Kerja BTU Meter

Prinsip kerja pengukur BTU didasarkan pada pengukuran energi panas yang dipertukarkan antara dua fluida dalam penukar kalor. Pengukur mengukur perbedaan suhu dan laju aliran kedua fluida dan menggunakan nilai-nilai ini untuk menghitung jumlah energi panas yang telah ditransfer.

Pengukur BTU terdiri dari dua sensor suhu, satu sensor aliran, dan kalkulator. Dua sensor suhu ditempatkan di saluran masuk dan keluar penukar panas untuk mengukur perbedaan suhu antara dua cairan. Sensor aliran mengukur laju aliran cairan yang melewati penukar panas.

Perbedaan suhu dan data laju aliran dikirimkan ke kalkulator, yang menggunakannya untuk menghitung jumlah energi panas yang telah ditransfer antara kedua fluida. Kalkulator mengalikan laju aliran dengan perbedaan suhu dan dengan konstanta yang bergantung pada kapasitas panas spesifik fluida.

Nilai yang dihasilkan adalah jumlah energi panas yang ditransfer, yang dinyatakan dalam BTU. Nilai ini dapat digunakan untuk menentukan efisiensi sistem pemanas atau pendingin dan untuk mengidentifikasi potensi inefisiensi atau area yang perlu ditingkatkan.

Data yang disediakan oleh meter BTU dapat digunakan untuk mengoptimalkan pengoperasian sistem HVAC, mendeteksi kebocoran atau inefisiensi sistem, dan membantu mengidentifikasi area yang perlu ditingkatkan dalam konsumsi energi.

Prinsip kerja BTU Meter

Apa itu Sistem Pengukuran BTU?

Sistem pengukuran BTU adalah sistem yang digunakan untuk mengukur jumlah energi panas yang dihasilkan atau dikonsumsi dalam sistem pemanas atau pendingin. Sistem ini didasarkan pada British Thermal Unit (BTU), yang merupakan jumlah energi panas yang dibutuhkan untuk menaikkan suhu satu pon air sebesar satu derajat Fahrenheit.

Sistem pengukuran BTU biasanya mencakup meter BTU, yang mengukur laju aliran dan perbedaan suhu cairan yang melewati penukar panas. Meter tersebut terdiri dari dua sensor suhu, sensor aliran, dan kalkulator. Satu sensor suhu ditempatkan di saluran masuk dan yang lainnya di saluran keluar penukar panas. Sensor aliran mengukur laju aliran cairan yang melewati penukar panas.

Sistem pengukuran BTU digunakan dalam berbagai aplikasi, termasuk pengaturan komersial, industri, dan perumahan. Sistem ini dapat digunakan untuk memantau konsumsi energi sistem pemanas atau pendingin, mengoptimalkan efisiensi sistem HVAC, mendeteksi kebocoran atau inefisiensi sistem, dan membantu mengidentifikasi area yang perlu ditingkatkan dalam konsumsi energi.

Secara umum, sistem pengukuran BTU adalah alat yang berharga untuk mengukur dan memantau jumlah energi panas yang dihasilkan atau dikonsumsi dalam sistem pemanas atau pendingin, dan dapat membantu mengoptimalkan efisiensi dan mengurangi konsumsi energi sistem HVAC.

Jenis Meter BTU

Ada beberapa jenis meter BTU yang tersedia, masing-masing dirancang untuk aplikasi dan kondisi pengoperasian tertentu. Berikut ini adalah beberapa jenis meter BTU yang umum:

Pengukur BTU in-line : Pengukur ini dipasang langsung di dalam pipa, dan mengukur laju aliran serta perbedaan suhu cairan yang melewati pengukur. Pengukur ini biasanya digunakan dalam sistem HVAC loop tertutup, dan tersedia dalam berbagai ukuran untuk mengakomodasi diameter pipa yang berbeda.
Pengukur BTU yang dapat dijepit : Pengukur ini dipasang di bagian luar pipa, dan menggunakan sensor ultrasonik untuk mengukur laju aliran dan perbedaan suhu cairan yang melewati pipa. Pengukur ini umumnya digunakan dalam aplikasi yang sulit atau tidak praktis untuk memasang pengukur in-line, seperti pemasangan ulang sistem HVAC yang ada.
Pengukur BTU portabel : Pengukur ini dirancang untuk instalasi sementara, dan biasanya digunakan untuk komisioning, pengujian, atau pemecahan masalah sistem HVAC. Pengukur ini dapat dengan mudah dipindahkan dari satu lokasi ke lokasi lain, dan sering digunakan untuk memverifikasi keakuratan pengukur in-line atau clamp-on.
Pengukur BTU dispersi termal : Pengukur ini menggunakan sepasang sensor suhu yang dipasang pada probe yang dimasukkan ke dalam aliran fluida. Perbedaan suhu antara kedua sensor digunakan untuk mengukur laju aliran massa fluida, dan perbedaan suhu serta laju aliran digunakan untuk menghitung perpindahan energi panas. Pengukur ini umumnya digunakan dalam sistem pemanas dan pendingin hidrolik.
Pengukur BTU vortex shedding : Pengukur ini menggunakan prinsip vortex shedding untuk mengukur laju aliran fluida yang melewati pengukur. Perbedaan suhu antara saluran masuk dan saluran keluar pengukur digunakan untuk menghitung perpindahan energi panas. Pengukur ini umumnya digunakan dalam sistem air dingin.

Jenis meter BTU yang dipilih akan bergantung pada aplikasi spesifik, kondisi pengoperasian, dan persyaratan pemasangan. Dengan memilih meter yang tepat, pengukuran akurat perpindahan energi panas dapat dicapai, sehingga memungkinkan pengoperasian sistem HVAC yang lebih efisien dan hemat biaya.

Pengukur BTU untuk Air Dingin

Pengukur BTU untuk air dingin adalah jenis pengukur aliran yang digunakan untuk mengukur jumlah energi panas yang ditransfer dalam sistem air dingin. Alat ini biasanya digunakan dalam aplikasi HVAC, seperti menara pendingin, unit penanganan udara, dan pabrik pendingin.

Pengukur BTU untuk air dingin bekerja dengan mengukur laju aliran dan perbedaan suhu air dingin yang melewati pengukur. Pengukur terdiri dari dua sensor suhu, sensor aliran, dan kalkulator. Satu sensor suhu ditempatkan di saluran masuk dan yang lainnya di saluran keluar penukar panas. Sensor aliran mengukur laju aliran air dingin yang melewati pengukur.

Perbedaan suhu antara saluran masuk dan saluran keluar sistem air dingin diukur oleh dua sensor suhu. Laju aliran air dingin diukur oleh sensor aliran. Kalkulator kemudian menggunakan data ini untuk menghitung jumlah energi panas yang telah ditransfer melalui sistem.

Salah satu keuntungan menggunakan meteran BTU untuk air dingin adalah memungkinkan pengukuran akurat konsumsi energi sistem pendingin, sehingga memungkinkan kontrol dan pengoptimalan penggunaan energi yang lebih baik. Hal ini dapat menghasilkan penghematan biaya yang signifikan dan peningkatan efisiensi sistem HVAC. Selain itu, meteran BTU untuk air dingin bersifat non-invasif dan tidak memerlukan pemotongan pipa atau penghentian sistem untuk pemasangan, sehingga mengurangi waktu henti dan biaya perawatan.

Keuntungan lainnya adalah bahwa meter BTU untuk air dingin dapat dengan mudah diintegrasikan ke dalam sistem otomasi gedung, yang memungkinkan pemantauan dan pengendalian konsumsi energi dari jarak jauh. Hal ini dapat membantu pemilik gedung dan pengelola fasilitas untuk mengelola penggunaan energi mereka dengan lebih baik, mengurangi limbah, dan memenuhi tujuan keberlanjutan.

Pengukur BTU untuk air dingin menyediakan alat yang berharga untuk mengukur dan memantau konsumsi energi sistem HVAC secara akurat, memungkinkan kontrol dan pengoptimalan penggunaan energi yang lebih baik, serta mengurangi biaya dan dampak lingkungan.

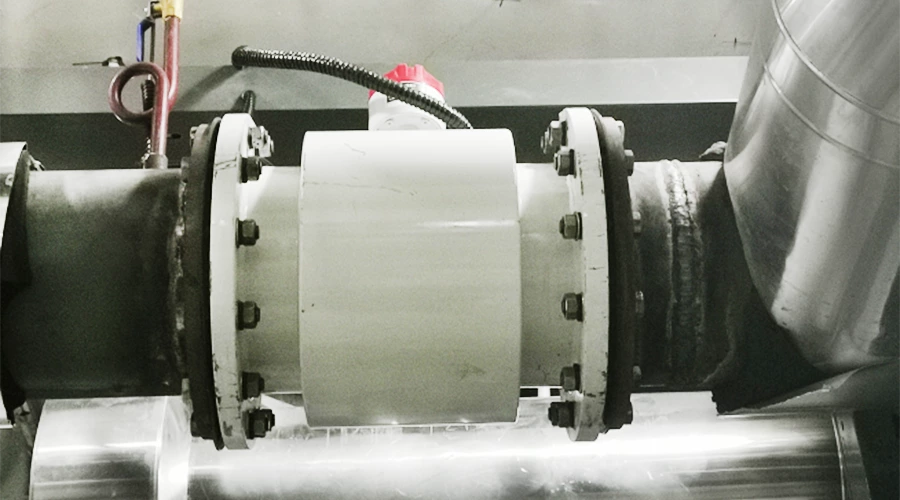

Pengukur BTU untuk Air Dingin

Pemasangan Meter BTU

Pemasangan meteran BTU melibatkan beberapa langkah untuk memastikan pengukuran perpindahan energi panas yang akurat dan andal. Berikut ini adalah beberapa aspek utama yang perlu dipertimbangkan saat memasang meteran BTU:

Lokasi meter: Meter harus ditempatkan di bagian pipa tempat aliran berkembang sepenuhnya dan memiliki profil aliran yang konsisten. Hal ini dapat dicapai dengan memastikan tidak ada tikungan atau halangan di hulu meter, dan meter dipasang setidaknya 10 diameter pipa di hilir siku, katup, atau gangguan aliran lainnya.
Orientasi meter: Meter BTU harus dipasang pada orientasi yang benar, dengan panah aliran menunjuk ke arah aliran. Meter juga harus dipasang secara vertikal, dengan sensor pada posisi horizontal.
Penempatan sensor: Sensor suhu harus ditempatkan di lokasi yang tepat untuk memastikan pengukuran perbedaan suhu yang akurat. Pada meter in-line, sensor harus ditempatkan di saluran masuk dan keluar penukar panas, sedangkan pada meter clamp-on, sensor harus ditempatkan di sisi berlawanan dari pipa, dengan jalur aliran di antara keduanya.
Kalibrasi: Pengukur BTU harus dikalibrasi sebelum pemasangan untuk memastikan pengukuran perpindahan energi panas yang akurat. Ini melibatkan pengaturan parameter aliran dan suhu pengukur agar sesuai dengan persyaratan sistem tertentu, dan memverifikasi keakuratan pengukuran.
Sambungan listrik: Meteran harus disambungkan dengan benar, dengan sambungan yang sesuai dibuat ke sensor suhu dan aliran, serta ke sistem otomasi atau kontrol gedung.
Pengoperasian: Setelah meteran dipasang dan dikalibrasi, meteran harus dioperasikan untuk memastikan bahwa meteran berfungsi dengan benar dan memberikan pengukuran perpindahan energi panas yang akurat. Hal ini melibatkan pengoperasian sistem dan verifikasi bahwa pembacaan meteran sesuai dengan nilai yang diharapkan, dan melakukan penyesuaian yang diperlukan pada pengaturan meteran atau sistem.

Singkatnya, pemasangan meter BTU memerlukan perhatian cermat terhadap detail dan perencanaan yang tepat untuk memastikan pengukuran perpindahan energi panas yang akurat dan andal. Dengan mengikuti petunjuk pemasangan dan praktik terbaik dari produsen, meter dapat dipasang dengan benar dan memberikan data berharga untuk mengoptimalkan penggunaan energi dan mengurangi biaya.

Perhitungan Meter BTU

Perhitungan meter BTU didasarkan pada pengukuran laju aliran dan perbedaan suhu dalam sistem perpindahan panas. Berikut ini adalah langkah-langkah yang terlibat dalam perhitungan meter BTU:

Tentukan laju aliran: Laju aliran fluida pemindah panas diukur menggunakan meteran aliran atau sensor tekanan diferensial. Laju aliran biasanya diukur dalam galon per menit (GPM) atau liter per menit (LPM).
Mengukur perbedaan suhu: Dua sensor suhu digunakan untuk mengukur perbedaan suhu antara saluran masuk dan saluran keluar sistem perpindahan panas. Sensor suhu biasanya dipasang pada pipa, dan mengukur suhu dalam derajat Celsius atau Fahrenheit.
Hitung perpindahan panas: Laju perpindahan panas dapat dihitung menggunakan rumus berikut:
Q = m * c * delta T
Di mana Q adalah laju perpindahan panas (dalam BTU/jam atau kW), m adalah laju aliran massa (dalam lb/jam atau kg/jam), c adalah panas spesifik fluida (dalam BTU/lb°F atau kJ/kg°C), dan delta T adalah perbedaan suhu (dalam °F atau °C).
Hitung total perpindahan panas: Total perpindahan panas dapat dihitung dengan mengintegrasikan laju perpindahan panas selama periode waktu tertentu. Hal ini biasanya dilakukan dengan menggunakan pencatat data atau sistem otomasi bangunan yang merekam laju aliran dan perbedaan suhu dari waktu ke waktu.
Konversi ke BTU: Total perpindahan panas biasanya dinyatakan dalam BTU atau kilowatt-jam (kWh). Satu BTU setara dengan jumlah energi yang dibutuhkan untuk menaikkan suhu satu pon air sebesar satu derajat Fahrenheit.
Analisis data: Data meter BTU dapat digunakan untuk mengidentifikasi peluang penghematan energi dan mengoptimalkan kinerja sistem perpindahan panas. Hal ini dapat dilakukan dengan membandingkan data dengan tren historis atau melakukan pembandingan dengan sistem serupa.

Perhitungan meter BTU sangat penting untuk memantau penggunaan energi dan mengidentifikasi peluang untuk meningkatkan efisiensi dalam sistem perpindahan panas. Dengan mengukur dan menganalisis konsumsi energi secara akurat, pemilik gedung dan pengelola fasilitas dapat membuat keputusan yang tepat tentang desain, pengoperasian, dan pemeliharaan sistem.

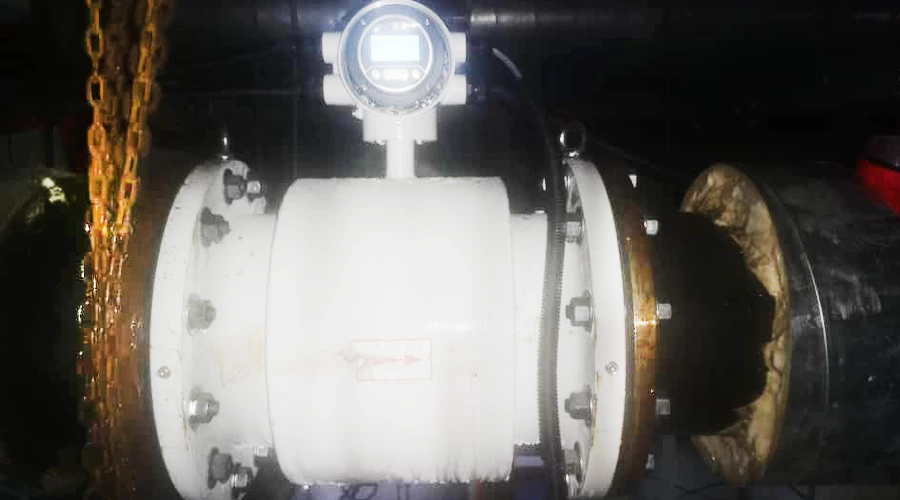

Perhitungan BTU Meter

Pengukur BTU VS. Pengukur Energi

Pengukur BTU dan pengukur energi sama-sama digunakan untuk mengukur penggunaan energi, tetapi keduanya berbeda dalam cara mengukur dan melaporkan konsumsi energi. Berikut adalah perbedaan utama antara keduanya:

Prinsip pengukuran: Pengukur BTU mengukur energi termal yang ditransfer dalam sistem perpindahan panas, sementara pengukur energi mengukur energi listrik yang dikonsumsi oleh sistem kelistrikan.
Satuan pengukuran: Meter BTU mengukur energi dalam British Thermal Unit (BTU), sedangkan meteran energi mengukur energi dalam kilowatt-jam (kWh).
Akurasi: Pengukur BTU umumnya lebih akurat daripada pengukur energi untuk mengukur perpindahan energi termal. Hal ini karena pengukur BTU dapat memperhitungkan faktor-faktor seperti perbedaan suhu, kapasitas panas spesifik, dan laju aliran fluida pemindah panas.
Aplikasi: Pengukur BTU biasanya digunakan di gedung dan fasilitas yang menggunakan air panas atau dingin untuk sistem pemanas, ventilasi, dan pendingin udara (HVAC). Pengukur energi digunakan untuk memantau dan mengukur konsumsi listrik di gedung komersial dan perumahan.
Biaya: Biaya meteran BTU dan meteran energi dapat bervariasi tergantung pada tingkat akurasi, fitur, dan persyaratan pemasangan. Meteran BTU umumnya lebih mahal daripada meteran energi karena teknologi pengukurannya yang lebih rumit.

Secara keseluruhan, baik meter BTU maupun meter energi memainkan peran penting dalam mengukur dan memantau konsumsi energi. Keduanya menyediakan data berharga yang dapat digunakan untuk mengidentifikasi peluang penghematan energi dan mengoptimalkan kinerja sistem bangunan. Pilihan meter mana yang akan digunakan akan bergantung pada aplikasi spesifik dan persyaratan penggunaan energi bangunan atau fasilitas tersebut.
