Cara Mengkalibrasi Flowmeter

Flowmeter adalah sejenis peralatan uji yang digunakan untuk mengukur aliran fluida proses dan gas di pabrik dan fasilitas industri. Flowmeter yang umum adalah flowmeter elektromagnetik , flowmeter massa, flowmeter turbin , flowmeter vortex , flowmeter orifice, dan flowmeter ultrasonik . Laju aliran mengacu pada kecepatan fluida proses melewati pipa, orifice, atau wadah pada waktu tertentu. Insinyur kontrol dan instrumentasi mengukur nilai ini untuk memantau dan menyesuaikan kecepatan dan efisiensi proses dan peralatan industri.

Idealnya, peralatan uji harus "diatur ulang" dari waktu ke waktu untuk mencegah pembacaan yang tidak akurat. Namun, karena penuaan komponen elektronik dan deviasi koefisien, dalam lingkungan industri, flow meter akan dikalibrasi secara berkala untuk memastikan keakuratan pengukuran, sehingga dapat dioperasikan dengan aman dan tepat waktu.

Apa itu Kalibrasi Flow Meter?

Kalibrasi flow meter adalah proses membandingkan skala yang telah ditetapkan pada flow meter dengan skala pengukuran standar dan menyesuaikan pengukurannya agar sesuai dengan standar. Kalibrasi merupakan aspek penting instrumentasi dalam berbagai industri yang memerlukan pengukuran presisi tinggi, seperti dalam industri minyak dan gas, petrokimia, dan manufaktur. Dalam industri lain seperti air dan limbah, makanan dan minuman, pertambangan dan logam, pengukuran yang lebih presisi juga diperlukan untuk memastikan efisiensi produksi.

Pengukur aliran dikalibrasi dengan membandingkan dan menyesuaikan pengukurannya agar memenuhi standar yang telah ditetapkan. Produsen pengukur aliran biasanya mengkalibrasi produk mereka secara internal setelah produksi, atau mengirimkannya ke fasilitas kalibrasi independen untuk penyesuaian.

Kalibrasi Ulang Pengukur Aliran vs. Kalibrasi

Kalibrasi pengukur aliran melibatkan perbandingan nilai ukur pengukur aliran yang sedang berjalan dengan nilai ukur alat ukur aliran standar dalam kondisi yang sama, dan menyesuaikan skala pengukur aliran agar mendekati standar.

Kalibrasi Ulang Flow Meter melibatkan kalibrasi flow meter yang sudah digunakan. Kalibrasi ulang berkala sangat penting karena pembacaan flow meter sering kali "berubah fase" seiring waktu karena kondisi variabel yang terlibat dalam proses industri.

Perbedaan utama antara kedua prosedur ini adalah kalibrasi aliran dilakukan sebelum flow meter dikirim untuk digunakan, sedangkan kalibrasi ulang dilakukan setelah flow meter berjalan selama jangka waktu tertentu. Peranti lunak juga dapat digunakan untuk memverifikasi keakuratan pengukuran setelah flow meter dikalibrasi.

Cara Mengkalibrasi Flow Meter

Beberapa prosedur kalibrasi pengukur aliran yang paling banyak digunakan adalah:

• Kalibrasi Meter Utama
• Kalibrasi Gravimetri
• Kalibrasi Pembuktian Piston

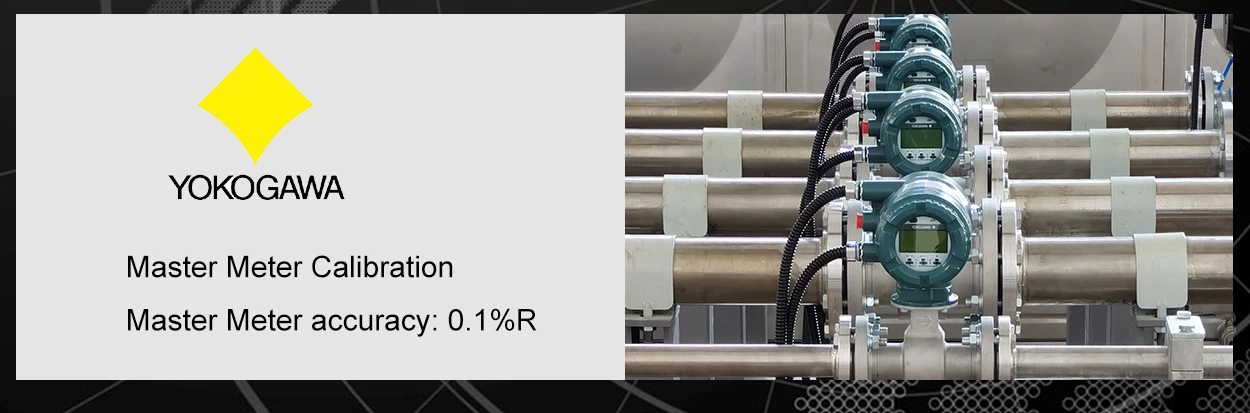

Prosedur Kalibrasi Master Meter

Kalibrasi meteran aliran utama membandingkan nilai terukur dari meteran aliran terukur dengan nilai terukur dari meteran aliran terkalibrasi atau meteran aliran "utama" yang beroperasi di bawah standar aliran yang diperlukan, dan menyesuaikan kalibrasinya sesuai dengan itu. Meteran aliran utama biasanya adalah perangkat yang kalibrasinya ditetapkan pada standar nasional atau internasional.

Untuk melakukan kalibrasi meter utama:

• Hubungkan instrumen utama secara seri dengan pengukur aliran yang diuji.
• Gunakan volume cairan yang diukur untuk membandingkan pembacaan meter aliran utama dan meter aliran.
• Kalibrasi pengukur aliran yang diuji agar sesuai dengan kalibrasi pengukur aliran utama.

Keuntungan:

• Mudah dioperasikan, pengujian berkelanjutan.

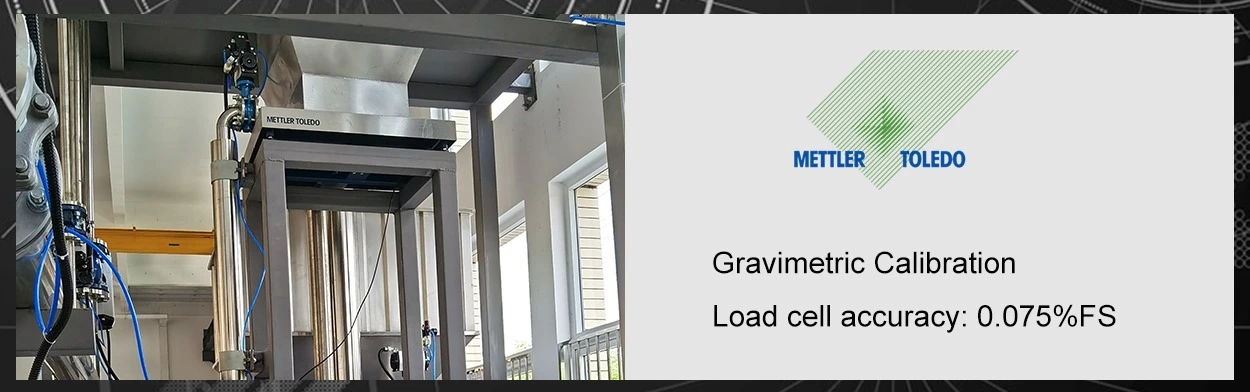

Prosedur Kalibrasi Gravimetri

Kalibrasi berat merupakan salah satu prosedur kalibrasi alat ukur aliran massa dan volume yang paling akurat dan hemat biaya. Metode gravimetrik sangat ideal untuk kalibrasi alat ukur aliran cairan dalam industri minyak bumi, pemurnian air, dan petrokimia.

Untuk melakukan kalibrasi berat:

• Masukkan sebagian kecil (alikuot) cairan proses ke dalam alat uji dan timbang selama waktu yang tepat sambil mengalir selama 60 detik.
• Gunakan timbangan yang terkalibrasi untuk mengukur berat cairan uji secara akurat.
• Setelah masa pengujian berakhir, pindahkan cairan uji ke wadah pembuangan.
• Laju aliran alikuot diperoleh dengan membagi berat volumenya dengan durasi pengujian.
• Bandingkan laju aliran terhitung dengan laju aliran pengukur aliran, lalu buat penyesuaian berdasarkan laju aliran aktual yang diukur.

Keuntungan:

• Akurasi tinggi (Pengukur master juga menggunakan kalibrasi gravimetri, sehingga akurasi tertinggi terbatas).

Prosedur Kalibrasi Pembukti Piston

Dalam prosedur kalibrasi pengukur aliran dari kalibrator piston, sejumlah volume cairan yang diketahui dipaksa melewati pengukur aliran yang sedang diuji. Kalibrator piston adalah perangkat silinder dengan diameter dalam yang diketahui.

Kalibrator piston berisi piston yang menghasilkan aliran volume melalui perpindahan positif. Metode kalibrasi piston sangat cocok untuk kalibrasi pengukur aliran ultrasonik presisi tinggi, kalibrasi pengukur aliran bahan bakar, dan kalibrasi pengukur aliran turbin.

Untuk melakukan kalibrasi kalibrator piston:

• Masukkan sebagian cairan proses ke dalam kalibrator piston dan pengukur aliran yang akan diuji.
• Volume cairan yang dikeluarkan dalam kalibrator piston diperoleh dengan mengalikan diameter dalam piston dengan panjang gerakan piston.
• Bandingkan nilai ini dengan nilai terukur yang diperoleh dari pengukur aliran dan sesuaikan kalibrasi pengukur aliran sebagaimana mestinya.
