Apa itu Pengukur Aliran Cairan? - Panduan Lengkap

Perkenalan

Pengukur aliran cairan merupakan perangkat penting yang digunakan dalam berbagai industri untuk mengukur laju aliran cairan. Alat ini berperan penting dalam memastikan pengukuran dan pemantauan aliran cairan yang akurat, sehingga memungkinkan pengoperasian yang efisien dan pengendalian yang efektif. Dalam artikel ini, kita akan membahas konsep pengukur aliran cairan, jenisnya, prinsip kerja, aplikasi, panduan pemilihan, dan manfaatnya. Apakah Anda seorang profesional industri atau sekadar ingin tahu tentang teknologi ini, baca terus untuk meningkatkan pemahaman Anda tentang pengukur aliran cairan.

Apa itu Pengukur Aliran Cairan?

Pengukur aliran cairan adalah perangkat yang digunakan untuk mengukur laju aliran cairan melalui suatu sistem. Alat ini menyediakan data akurat dan waktu nyata tentang volume atau massa cairan yang melewati titik tertentu dalam jangka waktu tertentu. Dengan memantau laju aliran, pengukur aliran cairan memungkinkan kontrol proses industri yang tepat, memastikan efisiensi dan produktivitas yang optimal.

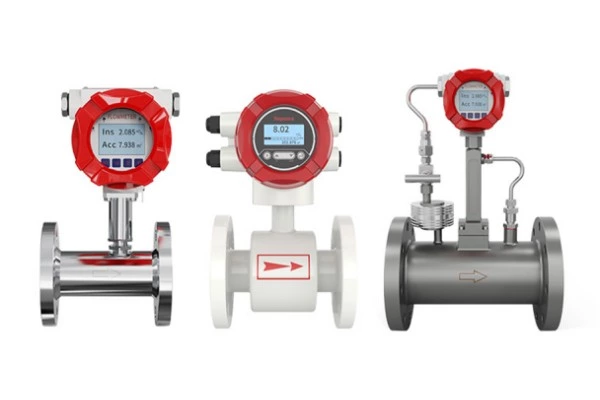

Jenis-jenis Pengukur Aliran Cairan

Ada berbagai jenis alat ukur aliran cairan yang tersedia, masing-masing memiliki prinsip kerja dan aplikasinya sendiri. Beberapa jenis yang umum meliputi:

Pengukur Aliran Tekanan Diferensial

Pengukur aliran tekanan diferensial, seperti pelat orifice dan pengukur venturi, mengandalkan prinsip penurunan tekanan di sepanjang penyempitan jalur aliran untuk mengukur laju aliran. Pengukur ini banyak digunakan dalam industri yang mengutamakan akurasi dan efektivitas biaya.

Pengukur Aliran Perpindahan Positif

Pengukur aliran perpindahan positif mengukur laju aliran dengan cara mengisi dan mengosongkan ruang secara berulang dengan volume cairan yang diketahui. Pengukur ini sangat akurat dan cocok untuk mengukur cairan kental atau laju aliran rendah.

Pengukur Aliran Turbin

Pengukur aliran turbin menggunakan roda turbin berputar yang ditempatkan di jalur aliran. Aliran cairan menyebabkan turbin berputar, dan kecepatan rotasinya berbanding lurus dengan laju aliran. Pengukur ini umumnya digunakan untuk mengukur cairan bersih dengan viskositas rendah.

Pengukur Aliran Elektromagnetik

Pengukur aliran elektromagnetik menggunakan hukum induksi elektromagnetik Faraday untuk mengukur laju aliran. Alat ini cocok untuk berbagai macam cairan konduktif dan menawarkan akurasi dan keandalan yang sangat baik.

Pengukur Aliran Vorteks

Alat ukur aliran vortex merupakan jenis alat ukur aliran yang mengukur laju aliran fluida dengan mendeteksi frekuensi pusaran yang dilepaskan oleh benda tumpul dalam aliran aliran. Alat ukur aliran vortex merupakan cara yang andal dan akurat untuk mengukur laju aliran fluida dalam aplikasi industri. Kemampuannya untuk mengukur berbagai macam fluida dan persyaratan perawatannya yang rendah menjadikannya pilihan yang populer bagi banyak industri.

Pengukur Aliran Ultrasonik

Pengukur aliran ultrasonik adalah perangkat yang menggunakan teknologi ultrasonik untuk mengukur laju aliran cairan atau gas. Alat ini banyak digunakan dalam industri seperti minyak dan gas, kimia, dan pengolahan air. Pengukur aliran ultrasonik sangat akurat dan tidak invasif, sehingga menjadi pilihan ideal untuk mengukur laju aliran dalam berbagai aplikasi. Alat ini juga mudah dipasang dan dirawat, tanpa bagian yang bergerak yang dapat aus atau memerlukan kalibrasi rutin.

Prinsip Kerja Pengukur Aliran Cairan

Prinsip kerja alat ukur aliran cairan bervariasi tergantung pada jenisnya. Berikut adalah penjelasan singkat tentang prinsip kerja beberapa alat ukur aliran cairan yang umum:

• Pengukur aliran tekanan diferensial mengukur penurunan tekanan melintasi penyempitan jalur aliran, yang kemudian dihubungkan dengan laju aliran.
• Pengukur aliran perpindahan positif mengukur laju aliran dengan menghitung berapa kali ruang diisi dan dikosongkan.
• Pengukur aliran turbin mengukur kecepatan putaran roda turbin yang disebabkan oleh aliran cairan, yang kemudian diubah menjadi laju aliran.
• Pengukur aliran elektromagnetik mengukur tegangan induksi yang dihasilkan oleh cairan yang mengalir melalui medan magnet, yang sebanding dengan laju aliran.
• Alat ukur aliran pusaran bekerja dengan mendeteksi pusaran-pusaran ini dan mengukur frekuensinya. Alat ukur ini terdiri dari badan tebing yang ditempatkan di aliran aliran dan sensor yang mendeteksi pusaran-pusaran yang dilepaskan oleh badan tersebut. Frekuensi pusaran-pusaran tersebut kemudian diubah menjadi pengukuran laju aliran.
• Alat ukur aliran ultrasonik bekerja dengan memancarkan gelombang suara frekuensi tinggi ke dalam cairan, yang kemudian dipantulkan ke perangkat oleh partikel dalam cairan. Dengan mengukur waktu yang dibutuhkan gelombang suara untuk bergerak ke dan dari partikel, laju aliran cairan dapat dihitung.

Keuntungan Menggunakan Pengukur Aliran Cairan

Pengukur aliran cairan menawarkan banyak keuntungan dalam berbagai industri. Beberapa manfaat utamanya meliputi:

• Pengukuran Akurat : Pengukur aliran cairan memberikan pengukuran yang tepat dan andal, memastikan kontrol kualitas dan optimalisasi proses.
• Pemantauan Proses : Dengan memantau laju aliran secara terus-menerus, meter ini memungkinkan pemantauan dan kontrol proses secara real-time, membantu mengidentifikasi anomali dan menjaga konsistensi.
• Peningkatan Efisiensi : Dengan data aliran yang akurat, industri dapat mengidentifikasi area perbaikan dan mengoptimalkan proses mereka untuk efisiensi yang lebih baik, mengurangi konsumsi energi dan biaya.
• Manajemen Sumber Daya : Pengukur aliran cairan membantu manajemen sumber daya yang efisien dengan mengukur dan mengendalikan konsumsi cairan, mencegah pemborosan dan mengurangi dampak lingkungan.
• Keselamatan dan Kepatuhan : Pemantauan laju aliran sangat penting untuk menjaga standar keselamatan dan mematuhi peraturan dalam industri seperti minyak dan gas, kimia, dan farmasi.

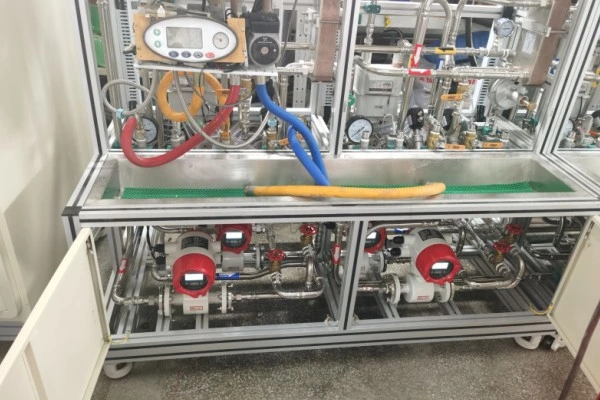

Aplikasi Pengukur Aliran Cairan

Alat pengukur aliran cairan dapat diaplikasikan di berbagai industri dan sektor, termasuk:

• Minyak dan Gas : Pengukuran aliran dalam jaringan pipa, kilang minyak, dan tangki penyimpanan.
• Pemrosesan Kimia : Memantau laju aliran bahan kimia, pelarut, dan bahan baku.
• Manajemen Air dan Limbah : Mengukur konsumsi air, deteksi kebocoran, dan pengolahan air limbah.
• Makanan dan Minuman : Memantau bahan cair, kontrol aliran dalam proses pembotolan dan pengemasan.
• Farmasi : Pengukuran dan kontrol yang tepat terhadap bahan-bahan cair dalam pembuatan obat.
• Sistem HVAC : Mengukur aliran pendingin dalam sistem pemanas, ventilasi, dan pendingin udara.
• Pertanian : Pemantauan irigasi dan distribusi pupuk cair.

Panduan Pemilihan Pengukur Aliran Cairan: 7 Langkah

Memilih alat ukur aliran cairan yang tepat untuk aplikasi Anda dapat menjadi keputusan yang penting. Dengan banyaknya pilihan yang tersedia, penting untuk mengikuti pendekatan sistematis guna memastikan alat ukur aliran yang dipilih memenuhi kebutuhan spesifik Anda. Dalam panduan pemilihan ini, kami menyajikan tujuh langkah untuk membantu Anda membuat keputusan yang tepat.

Langkah 1: Tentukan Persyaratan Aplikasi

Mulailah dengan mendefinisikan persyaratan aplikasi Anda secara jelas. Pertimbangkan jenis cairan yang perlu Anda ukur, kisaran laju aliran yang diinginkan, tingkat akurasi yang dibutuhkan, dan standar atau peraturan industri tertentu yang harus dipenuhi. Memahami persyaratan ini akan memandu proses pemilihan meteran aliran Anda.

Langkah 2: Memahami Kondisi Operasional

Evaluasi kondisi pengoperasian di mana flow meter akan dipasang. Pertimbangkan faktor-faktor seperti suhu, tekanan, dan keberadaan zat korosif atau abrasif dalam cairan. Informasi ini akan membantu Anda memilih flow meter dengan bahan konstruksi yang sesuai dan kemampuan untuk menahan kondisi lingkungan tertentu.

Langkah 3: Tentukan Prinsip Pengukuran Aliran

Tersedia berbagai prinsip pengukuran aliran, seperti tekanan diferensial, perpindahan positif, magnetik, ultrasonik, dan pelepasan pusaran. Setiap prinsip memiliki kelebihan dan keterbatasannya sendiri. Pilih prinsip yang sesuai dengan persyaratan aplikasi Anda dan memberikan tingkat akurasi, keandalan, dan kemudahan perawatan yang diinginkan.

Langkah 4: Pertimbangkan Sifat Fluida

Sifat-sifat cairan yang diukur memegang peranan penting dalam memilih flow meter yang tepat. Faktor-faktor seperti viskositas, konduktivitas, dan kebersihan cairan merupakan pertimbangan penting. Pastikan bahwa flow meter yang dipilih sesuai dengan sifat-sifat cairan tertentu untuk memastikan pengukuran yang akurat dan kinerja yang andal.

Langkah 5: Mengevaluasi Persyaratan Instalasi

Evaluasi persyaratan pemasangan meteran aliran. Pertimbangkan faktor-faktor seperti ruang yang tersedia, kompatibilitas ukuran pipa, persyaratan pemasangan pipa lurus (jika ada), dan kebutuhan akan aksesori tambahan, seperti pengkondisi aliran atau filter. Menilai persyaratan pemasangan akan membantu Anda menentukan kepraktisan dan kelayakan berbagai opsi meteran aliran.

Langkah 6: Anggaran dan Total Biaya Kepemilikan

Pertimbangkan keterbatasan anggaran dan total biaya kepemilikan. Meskipun biaya awal flow meter penting, pertimbangkan juga biaya berkelanjutan seperti kalibrasi, perawatan, dan suku cadang. Memilih flow meter dengan biaya awal yang lebih tinggi tetapi persyaratan perawatan yang lebih rendah mungkin terbukti lebih hemat biaya dalam jangka panjang.

Langkah 7: Carilah Saran Ahli dan Evaluasi Dukungan Pemasok

Berinteraksilah dengan pakar industri atau konsultasikan dengan produsen flow meter untuk mendapatkan rekomendasi dan wawasan mereka. Mereka dapat memberikan panduan berharga berdasarkan keahlian dan pengalaman mereka. Selain itu, evaluasi tingkat dukungan teknis dan layanan purnajual yang diberikan oleh pemasok flow meter. Pemasok bereputasi baik dengan dukungan yang sangat baik dapat memastikan proses pemasangan yang lancar dan memberikan bantuan saat dibutuhkan.

Memilih alat ukur aliran cairan yang tepat melibatkan pertimbangan cermat terhadap berbagai faktor seperti persyaratan aplikasi, kondisi pengoperasian, prinsip pengukuran aliran, sifat fluida, persyaratan pemasangan, anggaran, dan dukungan pemasok. Dengan mengikuti tujuh langkah ini, Anda dapat membuat keputusan yang tepat dan memilih alat ukur aliran yang memenuhi kebutuhan spesifik Anda, memastikan pengukuran yang akurat dan andal dalam aplikasi Anda.

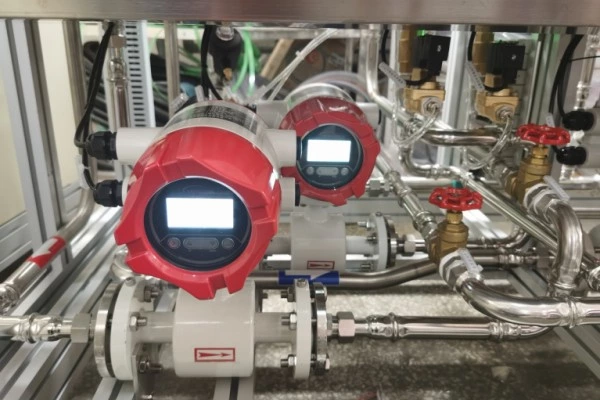

Pemasangan dan Pemeliharaan Alat Pengukur Aliran Cairan

Pemasangan yang tepat dan perawatan rutin sangat penting untuk kinerja dan keawetan meteran aliran cairan yang optimal. Berikut ini beberapa panduan umum:

1. Ikuti petunjuk pemasangan dari pabriknya, pastikan orientasi dan keselarasan benar.
2. Kalibrasi pengukur aliran secara teratur untuk menjaga keakuratan dan menyesuaikan setiap perubahan dalam sistem.
3. Bersihkan pengukur aliran secara berkala untuk menghilangkan kotoran atau penumpukan yang dapat memengaruhi kinerjanya.
4. Pantau kebocoran atau kerusakan dan segera atasi masalah apa pun untuk mencegah pembacaan yang tidak akurat atau kegagalan sistem.

Tantangan Umum dan Tips Pemecahan Masalah

Meskipun alat pengukur aliran cairan merupakan perangkat yang andal, alat ini dapat menghadapi tantangan tertentu. Berikut ini beberapa masalah umum dan kiat pemecahan masalah:

• Penyumbatan atau Penyumbatan: Bersihkan atau siram pengukur aliran dan pipa terkait untuk menghilangkan penyumbatan apa pun.
• Kerusakan Sensor: Periksa sambungan sensor dan kabel untuk melihat apakah ada sambungan yang longgar atau kerusakan.
• Gangguan Sinyal: Pastikan pentanahan yang tepat dan minimalkan sumber gangguan elektromagnetik di dekat pengukur aliran.
• Penyimpangan Kalibrasi: Kalibrasi pengukur aliran secara teratur untuk memperhitungkan setiap penyimpangan dari spesifikasi awal.

Perkembangan Masa Depan dalam Teknologi Pengukur Aliran Cairan

Bidang teknologi pengukur aliran cairan terus berkembang, didorong oleh kemajuan dalam penginderaan, komunikasi, dan analisis data. Beberapa perkembangan di masa mendatang meliputi:

• Konektivitas Nirkabel: Integrasi kemampuan komunikasi nirkabel untuk pemantauan dan kontrol jarak jauh.
• Teknik Penginderaan Canggih: Penerapan sensor inovatif untuk meningkatkan akurasi dan keandalan.
• Integrasi Internet of Things (IoT): Memanfaatkan platform IoT untuk mengumpulkan dan menganalisis data aliran untuk pemeliharaan prediktif dan pengoptimalan proses.
• Pengukuran Cerdas: Pengembangan pengukur aliran pintar dengan fitur-fitur canggih seperti diagnosis mandiri, kalibrasi mandiri, dan pelaporan data otomatis.

Kesimpulan

Pengukur aliran cairan merupakan alat penting untuk mengukur dan memantau aliran cairan di berbagai industri. Alat ini menawarkan pengukuran yang akurat, pengoptimalan proses, dan manajemen sumber daya, yang memastikan pengoperasian yang efisien dan kepatuhan terhadap standar industri. Dengan memahami jenis, prinsip kerja, aplikasi, dan manfaat pengukur aliran cairan, para profesional dapat membuat keputusan yang tepat saat memilih dan menggunakan perangkat ini di bidangnya masing-masing.

Tanya Jawab Umum

Q1: Bagaimana cara memilih pengukur aliran cairan yang tepat untuk aplikasi saya?

A1: Pertimbangkan faktor-faktor seperti kisaran laju aliran, sifat cairan, persyaratan pemasangan, dan biaya/pemeliharaan untuk memilih pengukur aliran yang sesuai.

Q2: Bisakah pengukur aliran cairan menangani berbagai jenis cairan?

A2: Ya, ada pengukur aliran cairan yang dirancang untuk menangani berbagai cairan, termasuk cairan korosif, viskositas tinggi, dan konduktif.

Q3: Seberapa sering saya harus mengkalibrasi pengukur aliran cairan saya?

A3: Disarankan untuk mengkalibrasi pengukur aliran secara teratur, mengikuti pedoman produsen dan mempertimbangkan persyaratan aplikasi spesifik.

Q4: Apakah pengukur aliran cairan cocok untuk mengukur aliran gas?

A4: Pengukur aliran cairan dirancang khusus untuk mengukur aliran cairan. Untuk pengukuran aliran gas, sebaiknya digunakan pengukur aliran gas khusus.

Q5: Apa tren masa depan dalam teknologi pengukur aliran cairan?

A5: Pengembangan di masa mendatang mungkin mencakup konektivitas nirkabel, teknik penginderaan canggih, integrasi IoT, dan munculnya kemampuan pengukuran pintar.
