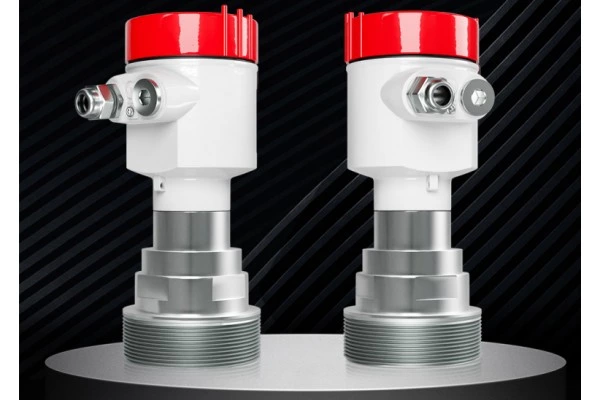

Solusi Pengukuran Level Radar yang Andal

Pengukuran level radar merupakan teknologi yang banyak digunakan di berbagai industri untuk mengukur level cairan dan padatan dalam tangki, bejana, dan wadah lainnya secara akurat dan andal. Dengan sifatnya yang non-kontak dan kemampuannya untuk bekerja di lingkungan yang menantang, solusi pengukuran level radar telah menjadi pilihan utama untuk banyak aplikasi. Dalam artikel ini, kami akan membahas manfaat, jenis, fitur utama, aplikasi industri, faktor yang perlu dipertimbangkan, studi kasus, dan tren masa depan dari solusi pengukuran level radar yang andal.

Perkenalan

Pengukuran level radar adalah teknik yang menggunakan gelombang radar untuk menentukan level suatu zat dalam wadah. Teknik ini mengandalkan prinsip waktu tempuh, di mana gelombang radar dipancarkan dari pemancar, dipantulkan dari permukaan zat, dan kembali ke penerima. Dengan mengukur waktu yang dibutuhkan gelombang untuk bergerak, jarak ke permukaan dapat dihitung, sehingga menghasilkan pengukuran level yang akurat.

Apa itu Pengukuran Level Radar?

Pengukuran level radar adalah teknik yang digunakan untuk menentukan level suatu zat (cairan, padatan, atau bubur) dalam wadah atau bejana. Teknik ini mengandalkan prinsip teknologi radar, yang menggunakan gelombang elektromagnetik untuk mengukur jarak.

Dalam pengukuran level radar, sensor atau transceiver radar dipasang di atas wadah atau kapal. Sensor memancarkan pulsa pendek gelombang elektromagnetik frekuensi tinggi, biasanya dalam rentang gelombang mikro, yang kemudian bergerak ke bawah menuju zat yang sedang diukur. Saat gelombang ini mengenai permukaan zat, gelombang tersebut dipantulkan kembali ke sensor.

Sensor radar mengukur waktu yang dibutuhkan gelombang untuk bergerak ke permukaan zat dan kembali. Dengan mengetahui kecepatan gelombang dalam medium (yang biasanya udara), sensor dapat menghitung jarak dari sensor ke permukaan zat. Jarak ini sesuai dengan level zat dalam wadah.

Pengukuran level radar menawarkan beberapa keuntungan. Ini adalah metode nonkontak, artinya tidak ada kontak fisik antara sensor dan zat yang diukur. Ini membuatnya cocok untuk mengukur bahan korosif atau berbahaya. Ini juga tidak terpengaruh oleh perubahan suhu, tekanan, atau sifat fisik zat.

Selain itu, pengukuran level radar dapat memberikan pengukuran yang akurat dan andal bahkan dalam kondisi yang menantang, seperti suhu tinggi, debu, uap, atau busa. Pengukuran ini umumnya digunakan dalam berbagai industri, termasuk minyak dan gas, pemrosesan kimia, pengolahan air, makanan dan minuman, dan farmasi, untuk aplikasi seperti manajemen inventaris, kontrol proses, dan pemantauan keselamatan.

Manfaat Solusi Pengukuran Level Radar

Pengukuran yang akurat dan dapat diandalkan

Solusi pengukuran level radar menawarkan akurasi tinggi, seringkali dalam presisi tingkat milimeter. Solusi ini memberikan pengukuran yang andal bahkan dalam kondisi di mana teknologi lain mungkin mengalami kesulitan, seperti di hadapan busa, uap, atau permukaan yang bergolak. Akurasi dan keandalan ini sangat penting dalam industri di mana kontrol level yang tepat sangat penting untuk pengoptimalan dan keselamatan proses.

Pengukuran non-kontak

Tidak seperti teknik pengukuran invasif yang memerlukan kontak langsung dengan zat yang diukur, pengukuran level radar bersifat non-kontak. Ini berarti tidak ada kontak fisik antara sensor radar dan zat tersebut, sehingga menghilangkan risiko kontaminasi atau kerusakan pada sensor. Pengukuran non-kontak juga memungkinkan sensor radar digunakan dalam aplikasi yang sangat mengutamakan kebersihan atau kondisi steril.

Cocok untuk lingkungan yang menantang

Solusi pengukuran level radar dirancang untuk bertahan di lingkungan yang keras. Solusi ini dapat beroperasi dengan andal dalam suhu ekstrem, tekanan tinggi, media korosif atau abrasif, dan bahkan di area yang rentan terhadap getaran atau gangguan elektromagnetik. Ketahanan ini membuat pengukuran level radar cocok untuk berbagai industri, termasuk minyak dan gas, pemrosesan kimia, dan pengolahan air limbah.

Rentang aplikasi yang luas

Solusi pengukuran level radar dapat diaplikasikan pada berbagai zat, mulai dari cairan dan bubur hingga material granular dan bubuk. Solusi ini digunakan dalam berbagai industri, seperti produksi minyak dan gas, produksi kimia, pengolahan air, pengolahan makanan dan minuman, farmasi, dan pertambangan. Fleksibilitas pengukuran level radar menjadikannya alat yang sangat diperlukan di banyak sektor.

Jenis Solusi Pengukuran Level Radar

Ada beberapa jenis solusi pengukuran level radar yang tersedia, masing-masing dengan karakteristik dan aplikasinya sendiri. Mari kita bahas beberapa jenis yang umum:

Radar Gelombang Terpandu

Radar gelombang terpandu (GWR) menggunakan probe atau kabel yang memanjang ke dalam zat yang sedang diukur. Sinyal radar bergerak sepanjang probe, dan perubahan impedansi pada antarmuka antara probe dan zat terdeteksi. GWR sangat berguna untuk mengukur level dalam cairan, karena probe juga dapat mendeteksi level antarmuka dan memberikan pengukuran berkelanjutan bahkan dengan kondisi proses yang berubah.

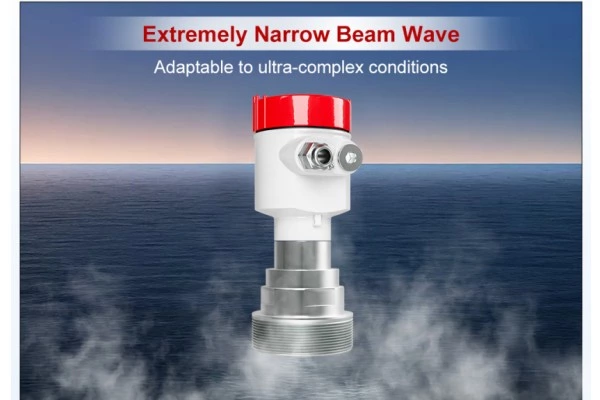

Radar Non-Kontak

Radar nonkontak, yang juga dikenal sebagai radar ruang bebas, beroperasi tanpa kontak fisik dengan substansi. Radar ini memancarkan gelombang radar ke dalam kapal dan mengukur waktu yang dibutuhkan gelombang untuk dipantulkan kembali dari permukaan. Radar nonkontak cocok untuk mengukur tingkat cairan, bubur, dan padatan, termasuk yang permukaannya tidak rata atau bergolak.

Radar Pulsa

Radar pulsa memancarkan pulsa radar pendek dan mengukur waktu yang dibutuhkan pulsa untuk kembali. Radar ini mampu mengukur jarak dan level secara akurat, bahkan dalam kondisi yang menantang. Radar pulsa umumnya digunakan dalam aplikasi yang membutuhkan akurasi dan keandalan tinggi, seperti pengukuran pemindahan hak asuh dan manajemen inventaris.

Fitur Utama yang Perlu Dipertimbangkan dalam Solusi Pengukuran Level Radar

Saat memilih solusi pengukuran level radar, ada beberapa fitur utama yang perlu dipertimbangkan. Fitur-fitur ini akan bervariasi tergantung pada aplikasi dan persyaratan spesifik, tetapi beberapa pertimbangan umum meliputi:

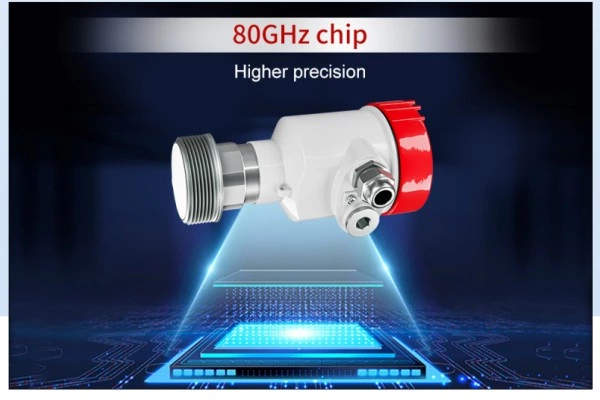

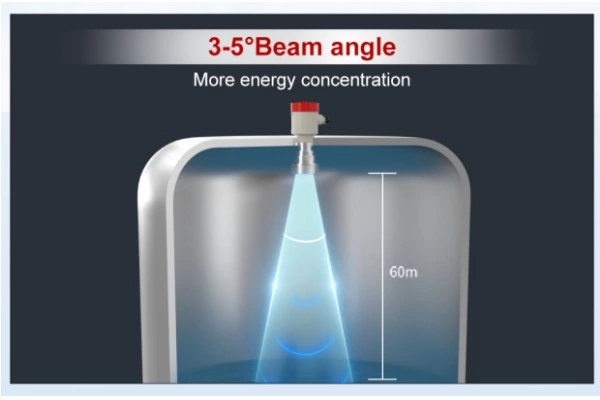

Frekuensi dan ukuran antena

Frekuensi dan ukuran antena sistem pengukuran level radar menentukan jangkauan dan akurasi pengukurannya. Frekuensi yang lebih tinggi dan antena yang lebih kecil menawarkan resolusi dan akurasi yang lebih baik untuk mengukur jarak yang lebih pendek, sedangkan frekuensi yang lebih rendah dan antena yang lebih besar cocok untuk pengukuran jarak yang lebih jauh.

Kemampuan pemrosesan sinyal

Algoritma pemrosesan sinyal yang canggih dapat meningkatkan keandalan dan keakuratan pengukuran level radar. Fitur-fitur seperti pelacakan gema, perataan sinyal, dan penekanan interferensi dapat meningkatkan kinerja pengukuran, terutama di lingkungan yang menantang dengan halangan atau sinyal yang mengganggu.

Jangkauan dan akurasi

Jangkauan pengukuran dan keakuratan solusi pengukuran level radar merupakan faktor penting yang perlu dipertimbangkan. Jangkauan tersebut harus mampu mencakup seluruh rentang pengukuran, termasuk setiap variasi atau fluktuasi yang diantisipasi. Keakuratan biasanya dinyatakan sebagai persentase dari jarak yang diukur dan harus sesuai dengan persyaratan khusus aplikasi.

Persyaratan instalasi dan pemeliharaan

Pertimbangkan kemudahan pemasangan dan perawatan saat memilih sistem pengukuran level radar. Beberapa sistem mungkin memerlukan prosedur pengaturan yang rumit atau kalibrasi yang sering, sementara yang lain menawarkan pemasangan plug-and-play yang sederhana dan persyaratan perawatan yang minimal. Mengevaluasi faktor-faktor ini dapat membantu mengoptimalkan efisiensi dan efektivitas biaya solusi secara keseluruhan.

Aplikasi Industri Pengukuran Level Radar

Solusi pengukuran level radar dapat diaplikasikan di berbagai industri yang membutuhkan pengukuran level yang akurat dan andal untuk pengendalian proses, manajemen inventaris, dan keselamatan. Berikut ini adalah beberapa aplikasi industri yang penting:

Minyak dan gas

Dalam industri minyak dan gas, pengukuran level radar digunakan untuk manajemen inventaris, pengukuran pemindahan hak asuh, dan perlindungan terhadap kelebihan muatan dalam tangki penyimpanan. Pengukuran ini memastikan pengukuran akurat produk minyak bumi, gas cair, dan minyak mentah, bahkan di lingkungan yang menantang dengan tekanan, suhu, atau permukaan yang bergejolak.

Pengolahan kimia

Pengukuran level radar digunakan secara luas di pabrik pemrosesan kimia untuk memantau level cairan di tangki penyimpanan, reaktor, dan kolom distilasi. Hal ini memungkinkan kontrol bahan baku yang tepat, mencegah pengisian berlebih, dan meningkatkan efisiensi proses. Sifat pengukuran radar yang non-kontak sangat menguntungkan saat menangani bahan kimia korosif atau berbahaya.

Air dan air limbah

Fasilitas pengolahan air dan air limbah memanfaatkan pengukuran level radar untuk memantau level air di waduk, cekungan, dan stasiun pompa. Hal ini memungkinkan pengelolaan sumber daya air yang efisien, mengendalikan aliran air, dan memastikan kepatuhan terhadap persyaratan peraturan. Pengukuran radar sangat berharga dalam aplikasi yang melibatkan busa, turbulensi, atau kandungan padatan.

Makanan dan minuman

Dalam industri makanan dan minuman, pengukuran level radar memainkan peran penting dalam memantau level bahan, mengendalikan proses batch, dan memastikan kualitas produk. Alat ini digunakan dalam silo penyimpanan, bejana pencampur, dan jalur pengemasan untuk mencegah kekurangan atau luapan material, mengoptimalkan produksi, dan mempertahankan konsistensi formulasi produk.

Faktor yang Perlu Dipertimbangkan saat Memilih Solusi Pengukuran Level Radar

Saat memilih solusi pengukuran level radar untuk aplikasi tertentu, beberapa faktor harus dipertimbangkan:

Kondisi dan persyaratan proses

Evaluasi kondisi proses, seperti suhu, tekanan, dan sifat zat yang diukur. Pertimbangkan faktor-faktor seperti viskositas, densitas, dan konstanta dielektrik, karena faktor-faktor tersebut dapat memengaruhi kinerja sistem pengukuran level radar. Selain itu, tentukan persyaratan khusus aplikasi, termasuk rentang pengukuran, akurasi, dan waktu respons.

Faktor lingkungan

Pertimbangkan kondisi lingkungan di sekitar area pengukuran. Faktor-faktor seperti suhu ekstrem, kelembapan, gas korosif, atau debu dapat memengaruhi kinerja dan keawetan sistem pengukuran level radar. Pilih solusi yang dirancang untuk menahan kondisi ini dan mempertahankan akurasi dan keandalan dari waktu ke waktu.

Integrasi dengan sistem yang ada

Jika sistem pengukuran level radar perlu diintegrasikan dengan sistem kontrol atau otomasi yang ada, pastikan kompatibilitas dan komunikasi yang lancar antara perangkat. Kompatibilitas dengan protokol komunikasi standar industri, seperti Modbus atau Profibus, dapat menyederhanakan integrasi dan memfasilitasi pertukaran data dengan komponen lain dari sistem kontrol proses.

Efektivitas biaya

Pertimbangkan efektivitas biaya keseluruhan dari solusi pengukuran level radar. Tak hanya nilai investasi awal, tetapi juga faktor-faktor seperti biaya pemasangan, persyaratan perawatan, dan potensi penghematan energi. Solusi yang andal dan akurat mungkin memiliki biaya awal yang lebih tinggi, tetapi dapat memberikan manfaat jangka panjang dalam hal efisiensi operasional dan pengoptimalan proses.

Studi Kasus: Contoh Nyata Solusi Pengukuran Level Radar

Untuk mengilustrasikan aplikasi praktis pengukuran level radar, mari kita jelajahi beberapa studi kasus dunia nyata:

Studi Kasus 1: Terminal Penyimpanan Minyak

Terminal penyimpanan minyak memerlukan pengukuran inventaris yang akurat untuk memastikan manajemen stok yang tepat dan menghindari pengisian berlebih atau kekurangan. Mereka menerapkan sistem pengukuran level radar gelombang terpandu di tangki penyimpanan mereka, yang memungkinkan pemantauan level yang berkelanjutan dan andal. Sistem level radar Supmea memberikan pengukuran yang akurat, bahkan di hadapan permukaan atau uap yang bergejolak, dan terintegrasi dengan lancar dengan perangkat lunak manajemen inventaris mereka.

Studi Kasus 2: Reaktor Kimia

Pabrik pengolahan kimia perlu memantau level cairan korosif dalam reaktor. Mereka memilih solusi pengukuran level radar nonkontak Supmea dengan antena tahan kimia. Sistem ini memberikan pengukuran yang akurat, tidak terpengaruh oleh sifat korosif zat tersebut, dan memungkinkan kontrol yang tepat terhadap proses reaksi. Pengukuran nonkontak menghilangkan risiko kontaminasi dan mengurangi kebutuhan perawatan.

Studi Kasus 3: Instalasi Pengolahan Air

Sebuah pabrik pengolahan air bertujuan untuk mengoptimalkan penyimpanan air dan operasi pemompaan. Mereka menerapkan sistem pengukuran level radar pulsa di reservoir dan stasiun pemompaan. Sistem tersebut menawarkan pengukuran yang akurat, bahkan di hadapan permukaan berbusa atau bergolak, yang memungkinkan pengelolaan sumber daya air yang efisien. Data yang dikumpulkan dari pengukuran radar memfasilitasi pemeliharaan prediktif dan membantu mengidentifikasi potensi masalah sebelum menyebabkan kegagalan sistem.

Tren Masa Depan dalam Pengukuran Level Radar

Seiring dengan kemajuan teknologi, solusi pengukuran level radar diperkirakan akan berkembang di beberapa area:

Akurasi dan resolusi yang ditingkatkan

Kemajuan dalam algoritma pemrosesan sinyal dan kemampuan perangkat keras akan memungkinkan sistem pengukuran level radar mencapai akurasi dan resolusi yang lebih tinggi. Hal ini akan memungkinkan pengukuran level yang lebih presisi, terutama dalam aplikasi yang memerlukan akurasi tingkat milimeter.

Integrasi dengan IoT dan platform cloud

Sistem pengukuran level radar kemungkinan besar akan terintegrasi lebih lancar dengan perangkat IoT (Internet of Things) dan platform cloud. Integrasi ini akan memungkinkan pemantauan waktu nyata, akses jarak jauh ke data pengukuran, dan kemampuan analitik yang ditingkatkan untuk pengoptimalan proses dan pemeliharaan prediktif.

Peningkatan diagnostik dan pemantauan mandiri

Sistem pengukuran level radar di masa mendatang dapat menggabungkan fitur diagnostik dan pemantauan mandiri yang canggih. Fitur-fitur ini akan memungkinkan sistem mendeteksi dan melaporkan potensi masalah, seperti penurunan sinyal atau pengotoran antena, sebelum memengaruhi akurasi pengukuran. Pendekatan proaktif ini akan membantu meminimalkan waktu henti dan meningkatkan keandalan sistem secara keseluruhan.

Miniaturisasi dan pengurangan biaya

Kemajuan dalam teknologi radar dapat mengarah pada pengembangan sistem pengukuran level radar yang lebih kecil dan lebih ringkas. Miniaturisasi ini akan membuat sistem lebih mudah dipasang di lingkungan dengan keterbatasan ruang dan berpotensi mengurangi biaya keseluruhannya, sehingga pengukuran radar lebih mudah diakses oleh berbagai industri dan aplikasi.

Kesimpulan

Solusi pengukuran level radar menawarkan pengukuran level yang andal dan akurat untuk berbagai industri dan aplikasi. Sifatnya yang non-kontak, kemampuan untuk bekerja di lingkungan yang menantang, dan jangkauan aplikasi yang luas menjadikannya pilihan ideal bagi banyak organisasi. Dengan mempertimbangkan faktor-faktor seperti kondisi proses, faktor lingkungan, persyaratan integrasi, dan efektivitas biaya, bisnis dapat memilih solusi pengukuran level radar yang tepat untuk mengoptimalkan operasi mereka dan memastikan efisiensi dan keselamatan proses.

Tanya Jawab Umum

1. Bagaimana cara kerja pengukuran level radar?

Pengukuran level radar bekerja dengan memancarkan gelombang radar yang dipantulkan dari permukaan zat yang diukur, lalu mengukur waktu yang dibutuhkan gelombang tersebut untuk kembali. Prinsip waktu tempuh ini memungkinkan jarak ke permukaan dihitung secara akurat.

2. Dapatkah pengukuran level radar digunakan di lingkungan berbahaya?

Ya, pengukuran level radar dapat digunakan di lingkungan berbahaya. Alat ini dirancang untuk menahan suhu, tekanan, dan atmosfer korosif atau eksplosif yang ekstrem, sehingga cocok untuk aplikasi di industri minyak dan gas serta lingkungan berbahaya lainnya.

3. Apa perbedaan antara radar gelombang terpandu dan radar non-kontak?

Radar gelombang terpandu menggunakan probe atau kabel yang memanjang ke dalam zat yang diukur, sementara radar nonkontak beroperasi tanpa kontak fisik dengan zat tersebut. Radar gelombang terpandu khususnya berguna untuk mengukur cairan dan mendeteksi level antarmuka, sementara radar nonkontak cocok untuk mengukur cairan, bubur, dan padatan dengan permukaan yang tidak rata atau bergolak.

4. Apakah solusi pengukuran level radar mahal?

Biaya solusi pengukuran level radar dapat bervariasi tergantung pada faktor-faktor seperti jangkauan pengukuran, persyaratan akurasi, dan fitur tambahan. Meskipun solusi pengukuran level radar mungkin memiliki biaya awal yang lebih tinggi dibandingkan dengan teknologi lain, keandalan, akurasi, dan kesesuaian jangka panjangnya untuk lingkungan yang menantang sering kali lebih besar daripada investasi awal.

5. Dapatkah solusi pengukuran level radar diintegrasikan dengan sistem kontrol yang ada?

Ya, solusi pengukuran level radar dapat diintegrasikan dengan sistem kontrol yang ada. Solusi tersebut dapat berkomunikasi dengan perangkat lain menggunakan protokol standar seperti Modbus atau Profibus, yang memungkinkan integrasi dan pertukaran data yang lancar untuk kontrol dan otomatisasi proses.
