| Masukan |
| Sinyal masukan | Detektor suhu resistansi (RTD), termokopel (TC), dan resistansi linier. |
| Ruang lingkup suhu kompensasi sambungan dingin | -20~60℃ |
| Keluaran |
| Sinyal keluaran | 4-20mA |
| Resistansi beban | RL≤(U-10)/0,021 |
| Arus keluaran alarm luapan batas atas dan bawah | IH = 21 mA, IL = 3,8 mA |
| Catu daya |
| Catu daya | (12-40)VDC |
| Parameter lainnya |
| Waktu respon | Mencapai 90% dari nilai akhir selama 1 detik |
| Digunakan suhu lingkungan | -40~80℃ |
| Suhu penyimpanan | -40~100℃ |
| Tahan getaran | Frekuensi 4g/2~150Hz |
| Kompatibilitas elektromagnetik | Sesuai dengan persyaratan aplikasi peralatan industri GB/T18268 (IEC 61326-1) |
Pemancar suhu banyak digunakan dalam berbagai industri untuk pengukuran dan aplikasi kontrol suhu. Pemancar suhu sangat akurat, andal, dan menawarkan beberapa keunggulan dibandingkan instrumen pengukuran suhu lainnya. Beberapa fitur dan keunggulan utama pemancar suhu meliputi:
- Akurasi tinggi: Pemancar suhu menawarkan pengukuran suhu yang sangat akurat, seringkali dengan akurasi ±0,1°C atau lebih baik.
- Penginderaan jarak jauh: Pemancar suhu dapat digunakan untuk mengukur suhu dari jarak jauh, sehingga dapat digunakan di area berbahaya atau sulit dijangkau.
- Komunikasi digital: Banyak pemancar suhu menawarkan protokol komunikasi digital seperti HART, Foundation Fieldbus, atau Profibus, yang memungkinkan integrasi mudah dengan sistem kontrol proses.
- Kemampuan diagnostik mandiri: Beberapa pemancar suhu memiliki kemampuan diagnostik mandiri yang dapat mendeteksi masalah seperti penyimpangan sensor atau penurunan sinyal, memperingatkan operator tentang potensi masalah sebelum menyebabkan masalah yang signifikan.
- Fleksibilitas: Pemancar suhu dapat digunakan dalam berbagai aplikasi, termasuk di lingkungan yang keras atau yang memerlukan akurasi atau presisi tinggi.
Beberapa aplikasi spesifik dari pemancar suhu meliputi:
- Pabrik pengolahan kimia, kilang minyak, dan fasilitas petrokimia.
- Industri makanan dan minuman, termasuk aplikasi pembuatan bir, penyulingan, dan pemanggangan.
- Manufaktur farmasi, termasuk produksi dan penyimpanan obat.
- Sistem HVAC, termasuk di gedung, rumah sakit, dan laboratorium.
- Pengukuran dan kontrol suhu di pembangkit listrik, termasuk turbin dan boiler.
Tabel Jenis Input
| Model | Jenis | Ruang lingkup pengukuran | Ruang lingkup pengukuran minimum | Ketepatan |
| Detektor suhu resistansi (RTD) | Bagian 100 | -200~850℃ | 20℃ | ±0,2%/±0,4℃ |
| Cu50 | -50~150℃ | 20℃ | ±1,0%/±1,0℃ |
| Termokopel (TC) | B | 400~1820℃ | 500℃ | ±0,1%/±1,5℃ |
| Bahasa Inggris | -100~1000℃ | 50℃ | ±0,1%/±0,5℃ |
| J | -100~1200℃ | 50℃ | ±0,1%/±0,5℃ |
| Bahasa Inggris: K | -180~1372℃ | 50℃ | ±0,1%/±0,5℃ |
| N | -180~1300℃ | 50℃ | ±0,1%/±0,5℃ |
| R | -50~1768℃ | 500℃ | ±0,1%/±1,5℃ |
| S | -50~1768℃ | 500℃ | ±0,1%/±1,5℃ |
| T | -200~400℃ | 50℃ | ±0,1%/±0,5℃ |
| Wre3-25 | 0~2315℃ | 500℃ | ±0,1%/±1,5℃ |
| Wre5-26 | 0~2310℃ | 500℃ | ±0,1%/±1,5℃ |

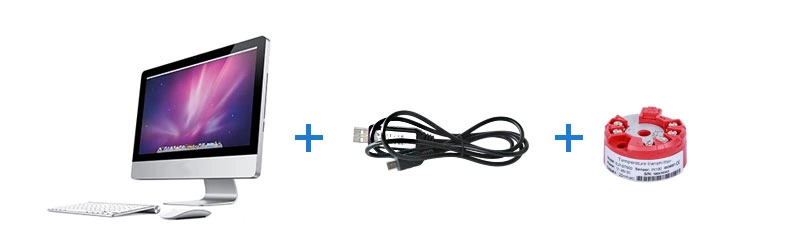

Catatan: tidak diperlukan catu daya 24V saat menggunakan jalur pemrograman port serial V8

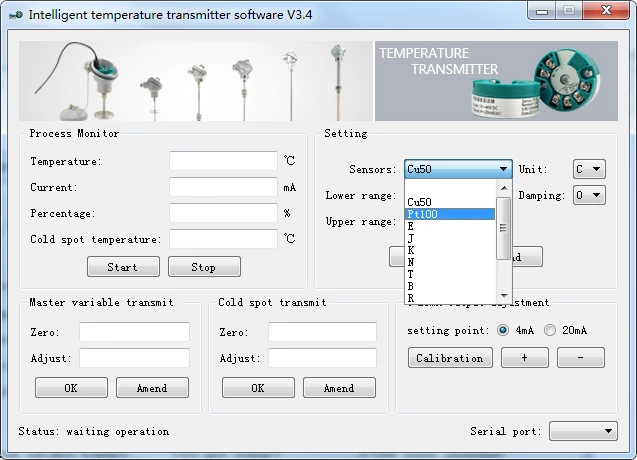

Pemancar suhu SUP-ST500 mendukung penyesuaian sinyal input. Jika Anda perlu menyesuaikan sinyal input, beri tahu kami dan kami akan memberikan perangkat lunak.
Dengan perangkat lunak ini, Anda dapat menyesuaikan jenis suhu, seperti PT100, Cu50, R, T, K dst.; kisaran suhu masukan.
