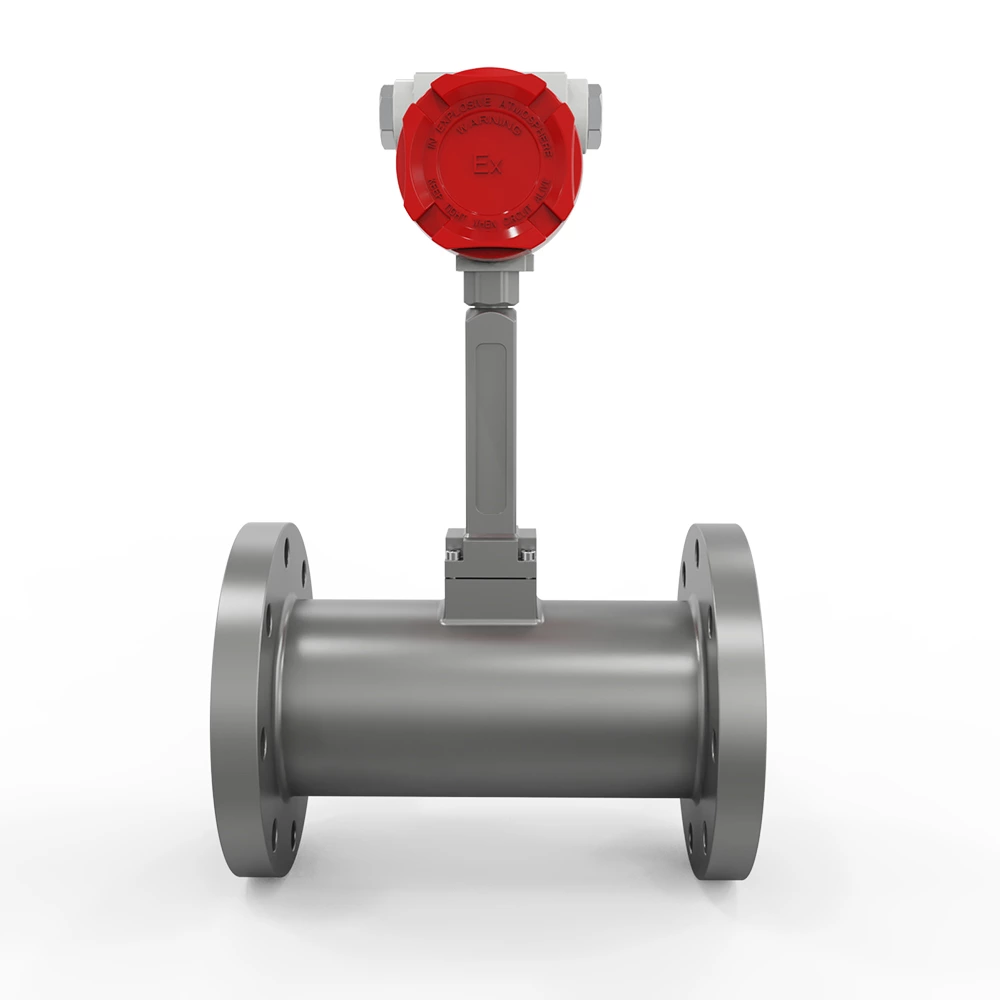

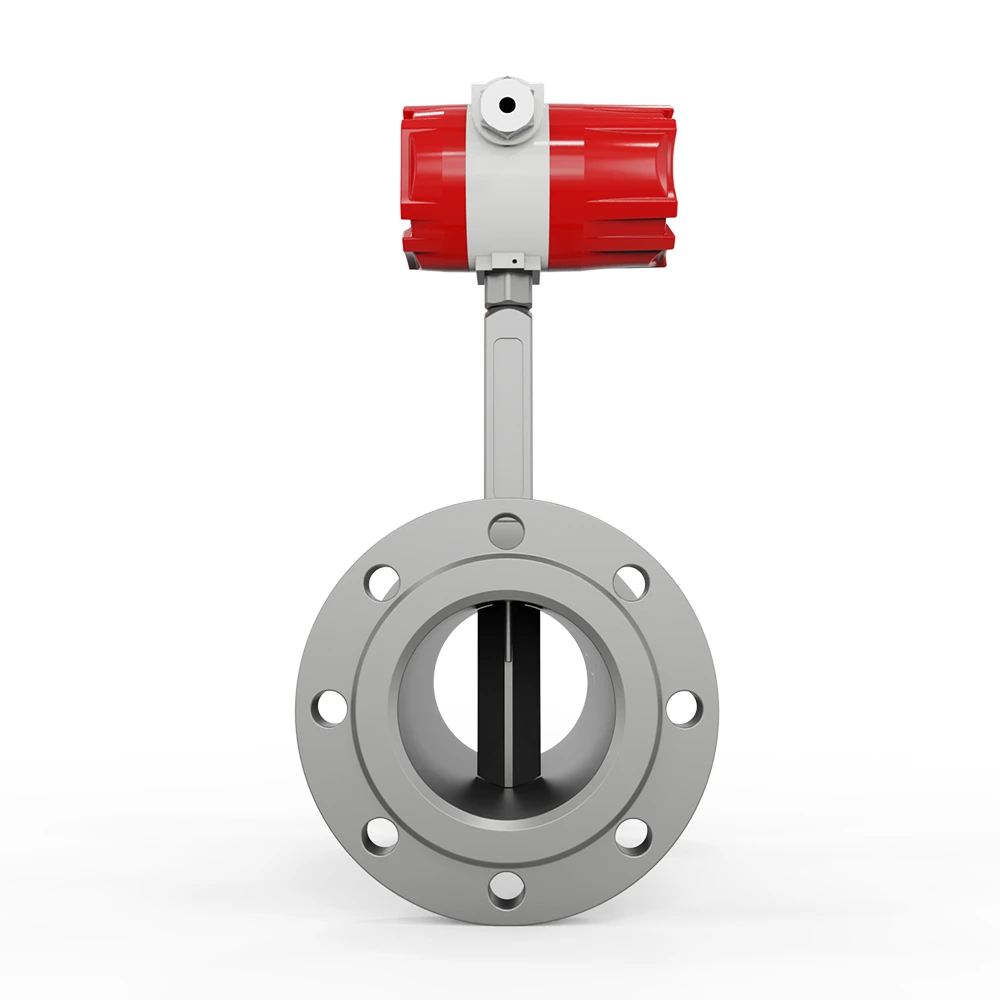

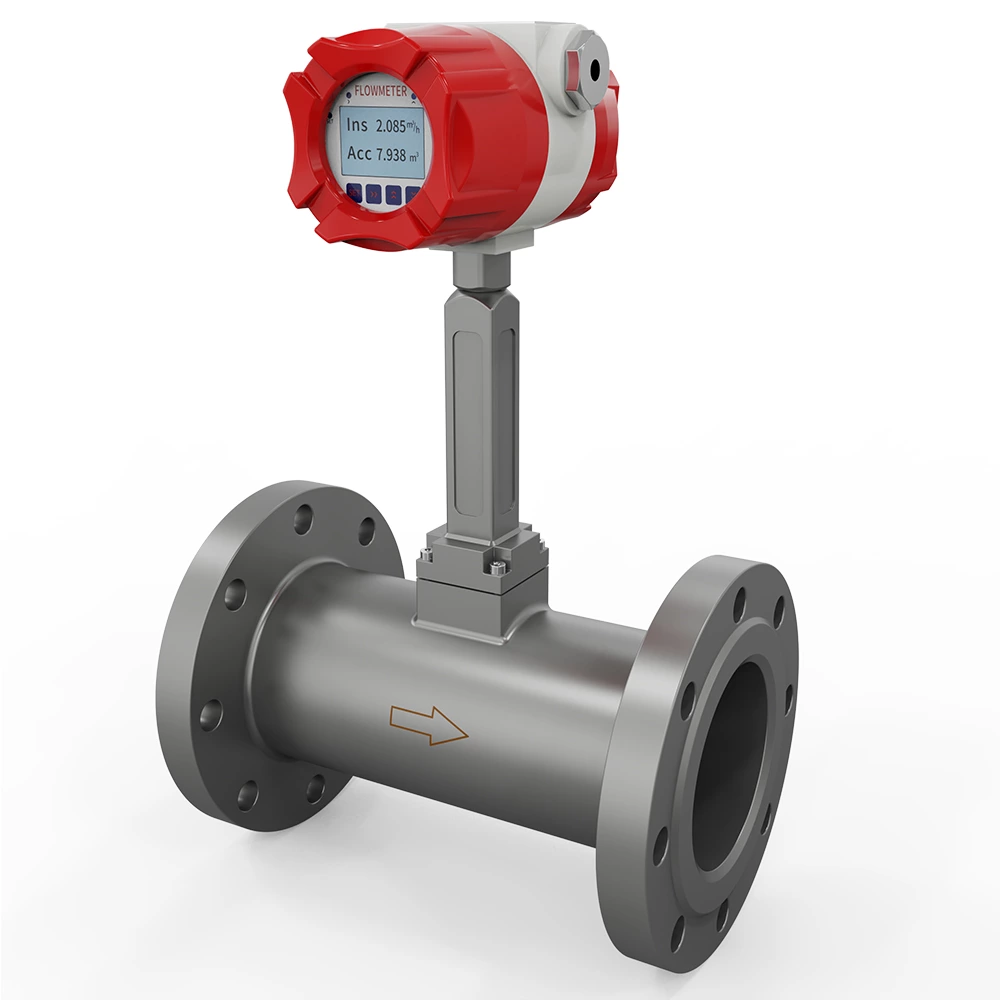

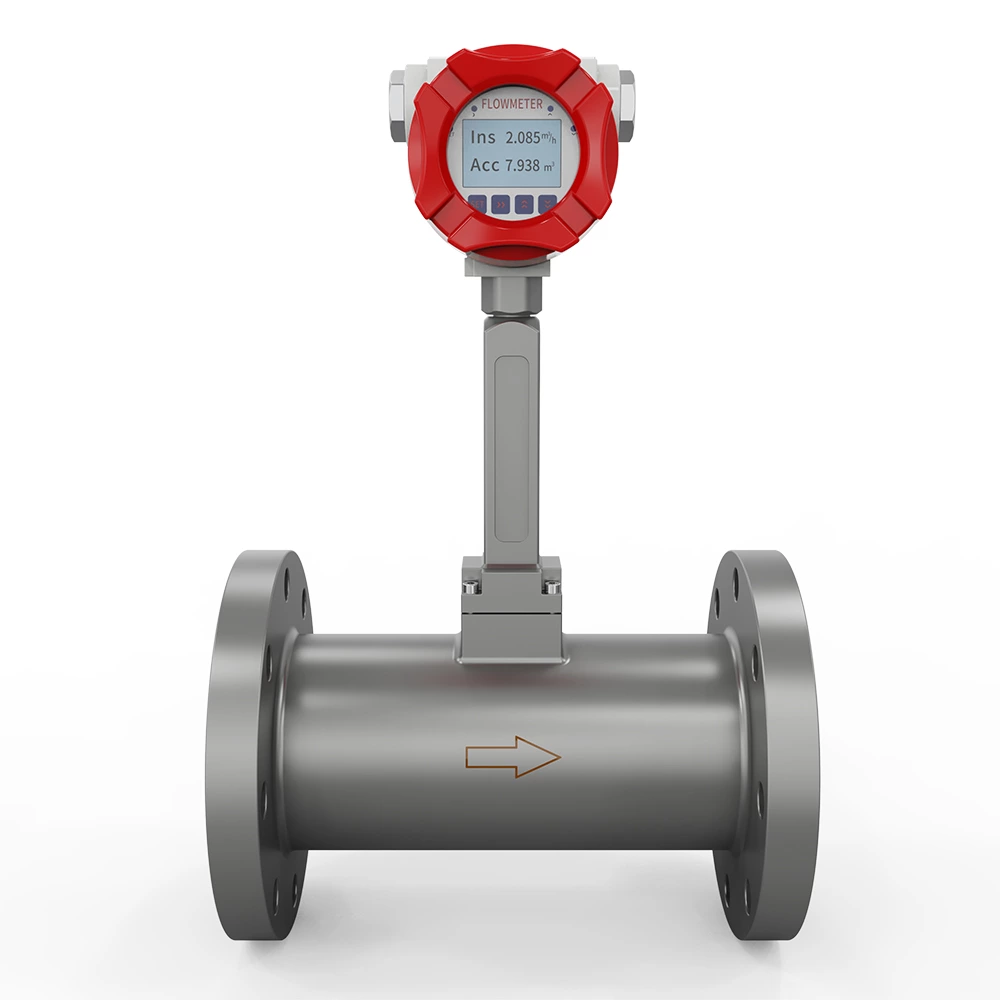

Pengukur aliran pusaran SUP-LUGB bekerja berdasarkan prinsip pusaran yang dihasilkan dan hubungan antara pusaran dan aliran berdasarkan teori Karman dan Strouhal, yang mengkhususkan diri dalam pengukuran uap, gas, dan cairan dengan viskositas rendah.
Diameter pipa: DN15-DN300
Akurasi: 1,0% 1,5%
Rasio Jangkauan: 1:8
Perlindungan masuk: IP65 (IP67 dan IP68 juga dapat disesuaikan berdasarkan kesepakatan)
Prinsip pengukuran

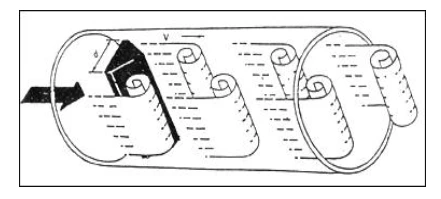

Cairan yang mengalir dengan kecepatan tertentu dan melewati suatu penghalang tetap menghasilkan pusaran. Pembentukan pusaran ini dikenal sebagai Pusaran Karman. Frekuensi pelepasan pusaran merupakan fungsi linier langsung dari kecepatan cairan dan frekuensi bergantung pada bentuk dan lebar muka benda tumpul.
Karena lebar sumbatan dan diameter dalam pipa akan lebih atau kurang konstan, frekuensinya diberikan oleh persamaan:
f = StV/hari
Dalam rumus:
f – Frekuensi pusaran Karman yang dihasilkan di satu sisi benda tebing (Hz)
St – bilangan strouhal (bilangan non-dimensi)
V – kecepatan rata-rata fluida (m/s)
d – lebar badan tebing (m)
| Produk | Pengukur aliran pusaran |
| Model | SUP-LUGB |
| Diameter nominal | DN15~DN300 |
| Akurasi | Gas (tipe tanpa koreksi): DN15 ~ DN25: Kelas 1,5 DN32 ~ DN200: Kelas 1,0 DN250 ~ DN300: Kelas 1,5 |
| Cairan (tipe tanpa koreksi): DN15 ~ DN300: Kelas 1,0 |
|
| Koreksi suhu dan tekanan: DN25 ~ DN300: Kelas 1,5 |
|
| Rasio Jangkauan | Kepadatan gas: 1,2 kg/m³, rasio rentang: 8:1 Kepadatan cairan: 1000 kg/m³, rasio rentang: 8:1 Jika kepadatan media berbeda, rasio rentang akan berubah. |
| Suhu media | （-40~150）℃、（-40~260）℃、（-40~300）℃ |
| Sinyal output | 4-20mA |
| Komunikasi | RS485 (Modbus RTU) |
| Catu daya | 24 VDC atau baterai lithium 3,6 VDC |
| Perlindungan masuk | IP65 (IP67 dan IP68 juga dapat disesuaikan berdasarkan kesepakatan) |
| Konektor listrik | M20×1,5 kelenjar kabel (jenis konektor lain dapat disesuaikan berdasarkan kesepakatan) |
Memperkenalkan koleksi pengukur aliran mutakhir kami, yang dirancang untuk mengukur laju aliran berbagai media dengan presisi dan akurasi. Pengukur aliran vortex SUP-LUGB banyak digunakan dalam pengukuran uap, udara bertekanan, nitrogen, dan gas lainnya.
Flowmeter Vortex sangat ideal untuk mengukur cairan, gas, dan uap dengan akurasi tinggi, berkat desain uniknya yang memanfaatkan pelepasan vortex untuk mengukur laju aliran. Flowmeter ini dapat digunakan dalam berbagai industri, termasuk minyak dan gas, kimia, dan pengolahan air.

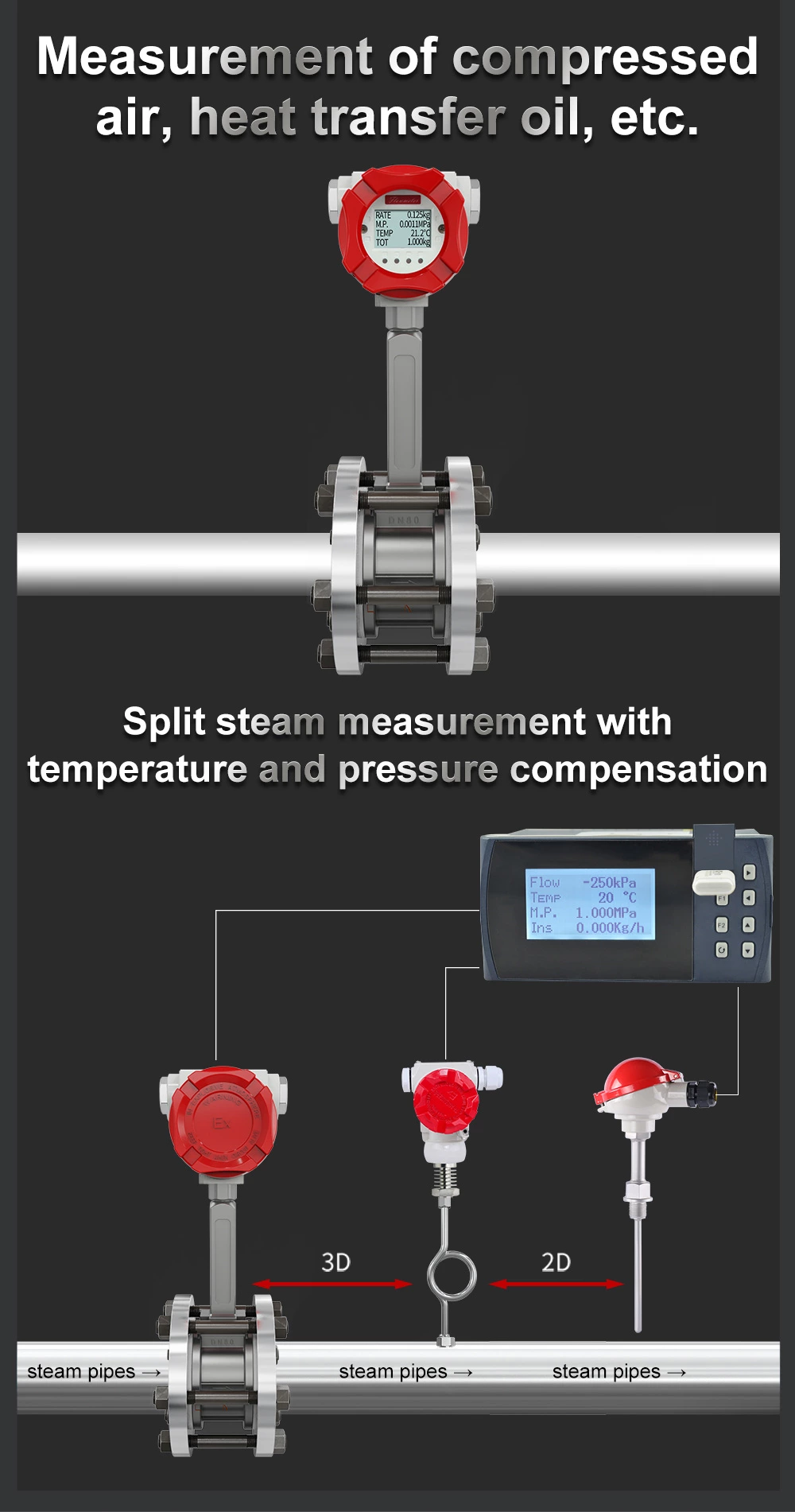

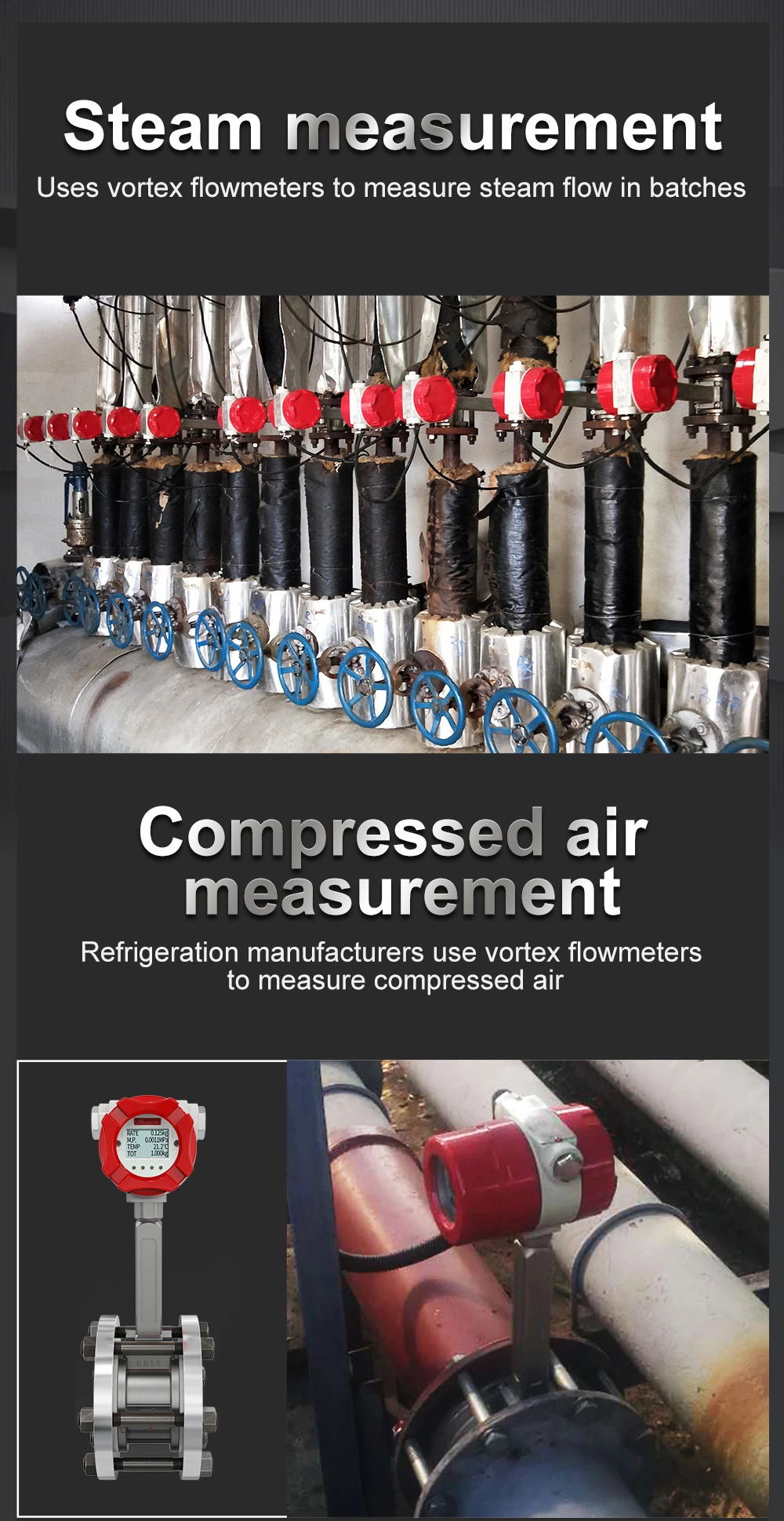

Alat ukur aliran pusaran untuk uap dirancang khusus untuk mengukur laju aliran uap air, menjadikannya alat penting bagi industri yang mengandalkan uap sebagai sumber pemanas atau tenaga. Ketahanannya terhadap suhu tinggi dan konstruksinya yang tahan lama menjadikannya pilihan yang andal untuk pengukuran aliran uap.
Flowmeter vortex untuk udara sangat cocok untuk mengukur laju aliran udara dalam sistem HVAC, serta dalam proses industri yang sangat membutuhkan aliran udara. Ukurannya yang ringkas dan pemasangannya yang mudah menjadikannya pilihan populer untuk aplikasi dalam dan luar ruangan.
Alat ukur aliran vortex untuk gas mengukur laju aliran gas alam, udara bertekanan, dan gas lainnya. Pengukurannya yang presisi tinggi dan konstruksinya yang kokoh membuatnya cocok untuk digunakan di lingkungan yang keras.
Alat ukur aliran uap Supmea Vortex menggabungkan fitur alat ukur aliran Vortex dan Steam, menjadikannya solusi ideal untuk mengukur laju aliran uap di berbagai industri. Desainnya yang canggih memastikan pengukuran yang akurat bahkan dalam kondisi ekstrem, dan pemasangan serta perawatannya yang mudah menjadikannya pilihan yang hemat biaya untuk pengukuran aliran uap.
Pilih dari berbagai pengukur aliran pusaran kami untuk menemukan solusi sempurna untuk kebutuhan spesifik Anda.
