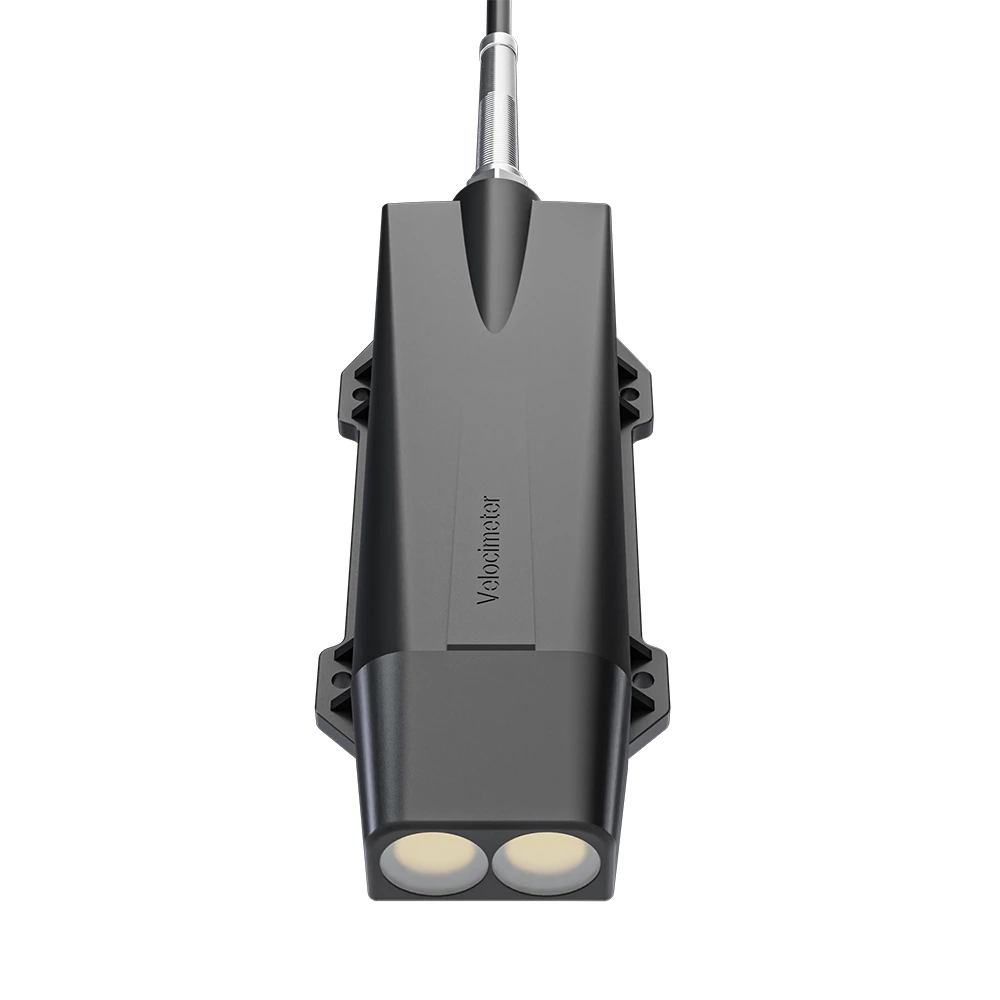

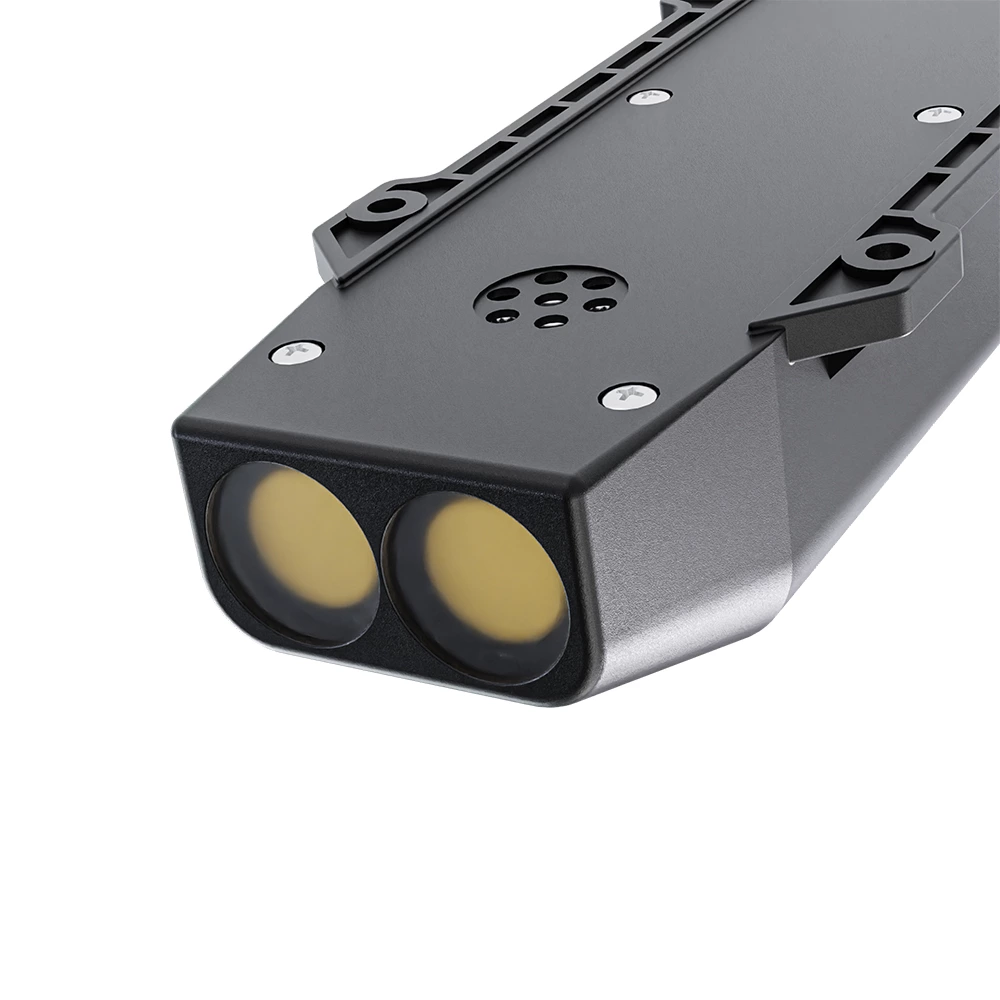

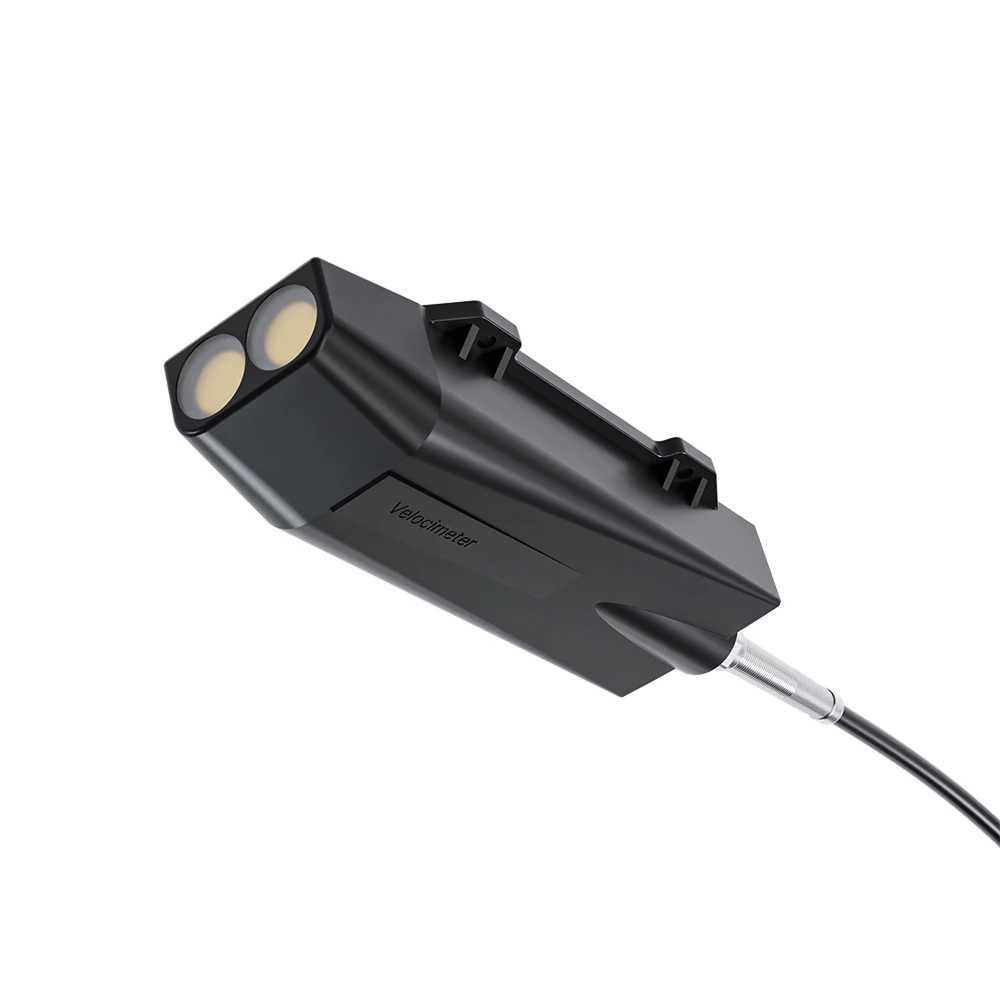

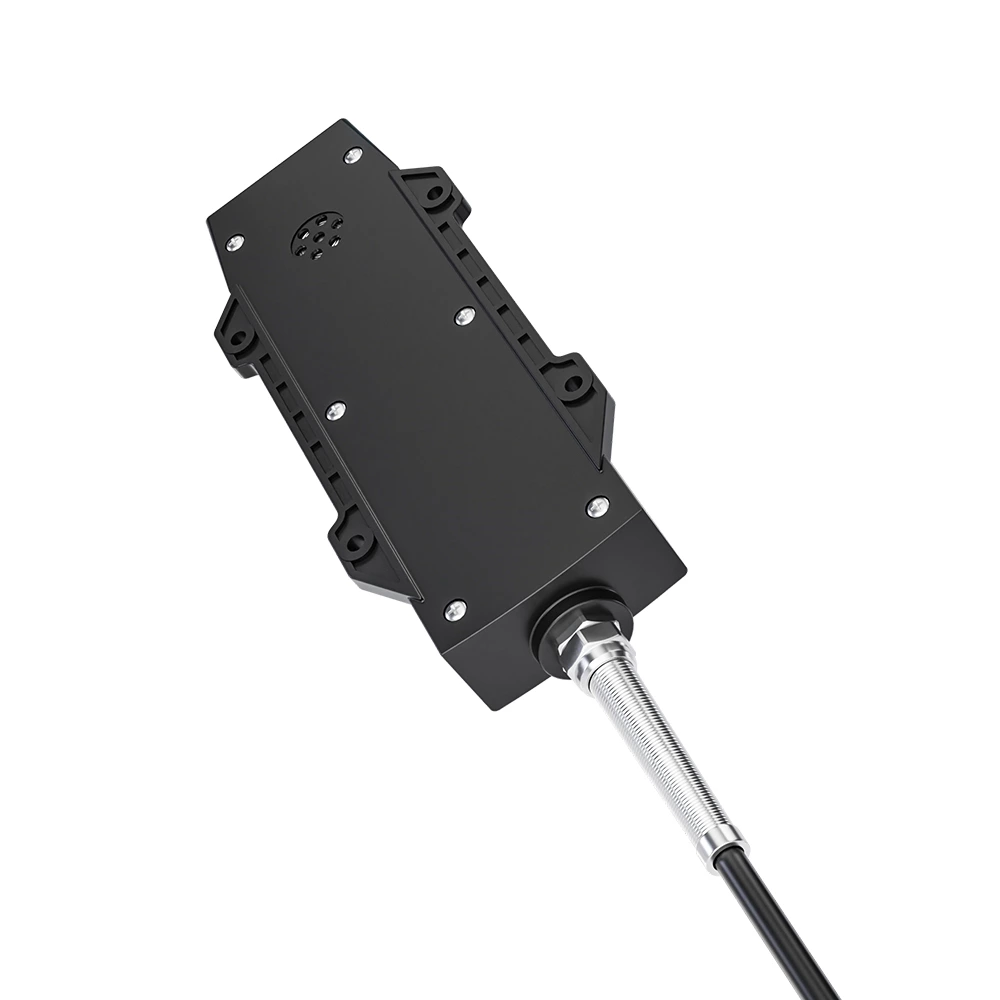

Flowmeter Doppler Ultrasonik SUP-FSD300 merupakan instrumen untuk mengukur laju aliran dan debit air di perairan alami atau saluran dan pipa. Mudah dioperasikan dan memiliki kinerja yang stabil.
Variabel yang diukur : Laju aliran, cairan, suhu
Akurasi: Laju aliran (1,0% ± 0,01 m / s), Level cairan (0,2% ± 0,01 m), Suhu: (± 1 ℃)
Catu daya: AC: 220V；DC: 24V
Keluaran: (4~20)mA（0~5)V , RS485
Suhu sedang: (0～60)°C
| Produk | Pengukur Aliran Doppler Ultrasonik | |
| Model | SUP-FSD300 | |
| Parameter | ||
| Variabel yang diukur | Laju aliran,cairan,suhu | |
| Rentang pengukuran | Aliran dua arah tetapi tidak ada identifikasi arah aliran, nilai absolut laju aliran laju aliran | Laju aliran: (0~10) m/s Tingkat cairan: (0~10) m |
| Aliran dua arah dan identifikasi arah aliran, laju aliran dengan tanda plus atau minus | Laju aliran: (-10~10) m/s Tingkat cairan: (0~10) m | |
| Suhu | (-5～60) derajat Celcius | |
| Ketepatan | Laju aliran: 1,0%±0,01m/s Tingkat cairan: 0,2%±0,01m Suhu: ±1℃ | |
| Resolusi | Laju aliran: 1mm/s Level cairan: 1mm | |
| Waktu respon | 10an～60an Catatan: Atur koefisien penghalusan melalui protokol komunikasi, semakin besar nilainya maka akan semakin cepat respon laju aliran penghalusan. | |
| Frekuensi operasi | 2MHz | |
| Daya tembak | 1 minggu | |
| Tingkat perlindungan | Tingkat IP68 | |
| Keluaran | ||
| Keluaran transformator | Jenis keluaran | (4~20)mA (0~5)V |
| Akurasi keluaran | 0,5% dari FS | |
| Beban keluaran | 250 Ω (250 Ω) | |
| Keluaran komunikasi | Jenis keluaran | RS485 |
| Spesifikasi komunikasi | Bahasa Indonesia: MODBUS | |
| Keluaran relai | Jenis relai | SPDT Ganda / SPDT Ganda + SPST Ganda |
| Catu daya | ||
| Catu daya | Tegangan listrik: 220V Tegangan listrik: 24V | |
| Konsumsi daya | ≤4W | |
| Perlindungan tegangan lebih | 36V | |
| Antarmuka listrik | Colokan kabel M20*1.5 | |
| Kondisi proses | ||
| Jenis jalur air | Pipa, saluran, aliran air alami, sungai | |
| Media yang diukur | Nilai pH antara 6 dan 8, tidak korosif terhadap sensor | |
| Suhu sedang | (0～60) derajat Celcius | |
| Kondisi lingkungan | ||
| Suhu sekitar | (0～60) derajat Celcius | |
| Suhu penyimpanan | (-20～60) derajat Celcius | |
Flowmeter Doppler Ultrasonik merupakan instrumen untuk mengukur laju aliran dan debit air pada perairan alami atau saluran dan pipa.
Penggunaan teknologi ultrasonik untuk mendeteksi laju aliran, titik pengukuran di depan badan, tidak merusak medan aliran; pengukuran presisi tinggi, linearitas pengukuran aliran, dapat mengukur laju aliran sesaat, tetapi juga dapat mengukur laju aliran rata-rata; tidak ada bagian yang berputar, jangan takut penyumbatan sedimen dan belitan rumput air, probe kokoh dan tahan lama, tidak ada masalah penyumbatan sedimen atau rumput air, gulma, belitan serpihan, dll., adalah yang paling cocok untuk kandungan sedimen tersuspensi yang tinggi, rumput air dan objek terapung lainnya dan kejadian zaman es yang sangat keras di sungai. Yang paling cocok untuk sungai dengan kandungan sedimen tersuspensi yang tinggi, banyak objek terapung seperti tanaman air dan zaman es yang sangat parah.
*Akurasi pengukuran tinggi, jangkauan luas, dapat mengukur aliran lemah atau aliran kuat.
*Penginderaan sensitif, resolusi tinggi, tidak dibatasi oleh laju aliran awal.
*Kecepatan respons cepat, dapat mengukur laju aliran sesaat, juga dapat mengukur laju aliran rata-rata.
*Linearitas pengukuran, tidak ada kurva koreksi K, nilai C.
