Name: Sambungan ulir sensor aliran turbin SUP-LWGY
Brand: Supmea
SKU: 01898
Rating: 4.8 (61 reviews)

Sambungan ulir sensor aliran turbin SUP-LWGY

Sensor aliran turbin cair seri SUP-LWGY adalah jenis instrumen kecepatan, yang memiliki keunggulan akurasi tinggi, pengulangan yang baik, struktur sederhana, kehilangan tekanan kecil, dan perawatan yang mudah. Sensor ini digunakan untuk mengukur aliran volume cairan dengan viskositas rendah dalam pipa tertutup.

Characteristics

Diameter pipa: DN4~DN100

Akurasi: 0,2% 0,5% 1,0%

Catu daya: baterai lithium 3,6V; 12VDC; 24VDC

Perlindungan masuk: IP65

Spesifikasi

Produk	Sensor aliran turbin
Model	SUP-LWGY
Diameter Nominal	Nomor DN4~DN100
Tekanan Nominal	Tekanan 6,3 MPa
Ketepatan	0,5%R, 1,0%R
Suhu Sedang	-20℃～＋120℃
Catu Daya	Baterai litium 3,6V; 12VDC; 24VDC
Sinyal Keluaran	Pulsa, 4-20mA, RS485 (Dengan pemancar)
Perlindungan masuk	Tingkat IP65

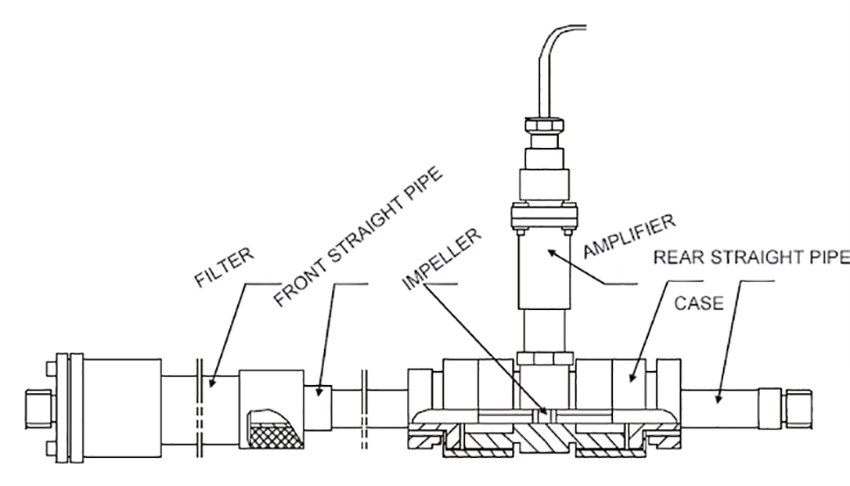

Prinsip

Fluida mengalir melalui cangkang sensor aliran turbin. Karena bilah impeller memiliki sudut tertentu dengan arah aliran, impuls fluida membuat bilah memiliki torsi rotasi. Setelah mengatasi torsi gesekan dan resistansi fluida, bilah berputar. Setelah torsi seimbang, kecepatannya stabil. Dalam kondisi tertentu, kecepatannya proporsional dengan laju aliran. Karena bilah memiliki konduktivitas magnetik, ia berada pada posisi detektor sinyal (terdiri dari baja dan kumparan magnet permanen) medan magnet, bilah yang berputar memotong garis gaya magnet dan secara berkala mengubah fluks magnet kumparan, sehingga sinyal pulsa listrik diinduksi di kedua ujung kumparan.

turbine flowmeter meter size
