Pengukur Aliran Air Elektromagnetik: Pengukuran Aliran Akurat Menjadi Mudah

Perkenalan

Pengukuran aliran air merupakan aspek penting dalam banyak industri dan sektor, mulai dari pengelolaan air kota hingga pabrik pengolahan kimia. Metode pengukuran aliran tradisional, seperti meteran mekanis, rentan terhadap ketidakakuratan dan memerlukan perawatan rutin. Meteran aliran air elektromagnetik menawarkan solusi modern dan andal yang mengatasi banyak keterbatasan ini.

Apa itu Pengukur Aliran Air Elektromagnetik?

Alat ukur aliran air elektromagnetik adalah perangkat yang memanfaatkan hukum induksi elektromagnetik Faraday untuk mengukur laju aliran cairan konduktif, termasuk air. Alat ini terdiri dari sensor yang menghasilkan medan magnet di sepanjang jalur aliran dan elektroda yang mengukur tegangan yang dihasilkan oleh cairan yang bergerak. Tegangan yang dihasilkan berbanding lurus dengan kecepatan cairan, sehingga memungkinkan perhitungan laju aliran yang akurat.

Bagaimana Cara Kerja Pengukur Aliran Air Elektromagnetik?

Alat pengukur aliran air elektromagnetik beroperasi berdasarkan prinsip induksi elektromagnetik. Saat cairan konduktif mengalir melalui pipa, cairan tersebut memotong medan magnet yang diciptakan oleh sensor. Menurut hukum Faraday, gerakan ini menginduksi tegangan dalam cairan, yang dideteksi oleh elektroda. Dengan mengukur tegangan yang diinduksi, alat pengukur aliran dapat menentukan kecepatan aliran dan menghitung laju aliran volumetrik atau massa.

Kekuatan medan magnet yang dihasilkan oleh sensor berperan penting dalam akurasi pengukuran. Susunan elektroda memastikan bahwa tegangan diukur secara akurat di seluruh area penampang fluida. Algoritme canggih dan teknik pemrosesan sinyal semakin meningkatkan akurasi dan stabilitas pengukuran.

Keuntungan Alat Pengukur Aliran Air Elektromagnetik

Pengukur aliran air elektromagnetik menawarkan beberapa keunggulan dibandingkan jenis pengukur aliran lainnya:

• Akurasi dan pengulangan yang tinggi: Pengukur aliran elektromagnetik memberikan pengukuran aliran yang tepat dan konsisten, membuatnya cocok untuk aplikasi yang mengutamakan akurasi.
• Berbagai kemampuan pengukuran aliran: Pengukur aliran ini dapat menangani berbagai laju aliran, dari rendah hingga tinggi, memastikan fleksibilitas dalam berbagai proses industri.
• Tidak ada bagian yang bergerak, sehingga perawatannya mudah: Tidak seperti meteran aliran mekanis, meteran aliran elektromagnetik tidak memiliki bagian yang bergerak yang dapat aus atau tersumbat. Hal ini mengurangi upaya perawatan dan meningkatkan keawetan perangkat.
• Kompatibel dengan berbagai jenis cairan: Alat ukur aliran air elektromagnetik tidak hanya dapat mengukur air bersih, tetapi juga cairan konduktif dengan partikel tersuspensi atau bahan kimia. Hal ini membuatnya cocok untuk berbagai aplikasi.
• Tahan terhadap variasi suhu dan tekanan: Pengukur aliran ini dapat beroperasi dengan andal dalam berbagai kondisi suhu dan tekanan, membuatnya cocok untuk lingkungan yang menuntut.

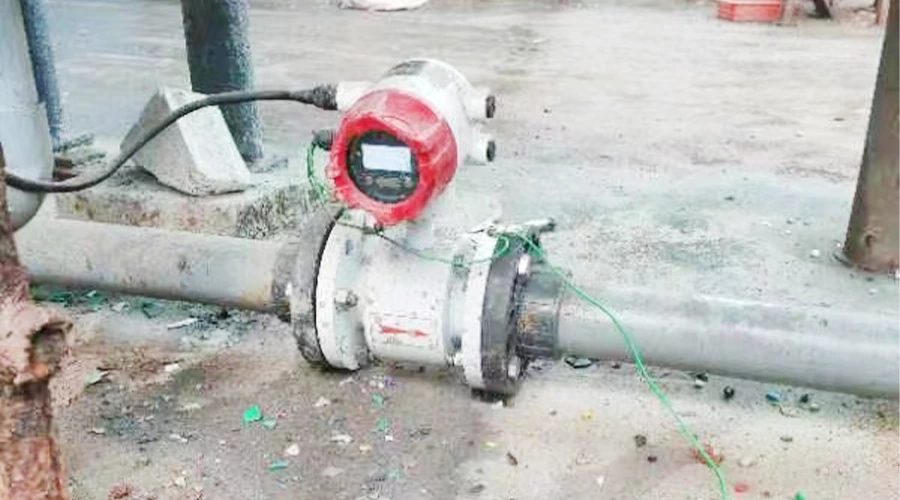

Aplikasi Alat Pengukur Aliran Air Elektromagnetik

Alat pengukur aliran air elektromagnetik dapat diaplikasikan di berbagai industri dan sektor:

• Sistem distribusi dan pengelolaan air: Jaringan pasokan air kota, pabrik pengolahan air, dan sistem irigasi mengandalkan pengukur aliran elektromagnetik untuk memantau dan mengendalikan aliran air secara akurat.
• Proses industri dan manufaktur: Pabrik pemrosesan kimia, produksi farmasi, industri makanan dan minuman, dan banyak proses manufaktur lainnya mendapat manfaat dari pengukuran aliran yang tepat untuk pengoptimalan proses dan kontrol kualitas.
• Instalasi pengolahan air limbah: Pemantauan dan pengelolaan aliran air limbah sangat penting untuk proses pengolahan yang efisien. Pengukur aliran elektromagnetik membantu memastikan pengukuran yang akurat di lingkungan yang menantang ini.
• Pertanian dan sistem irigasi: Pengelolaan air yang tepat dalam pertanian sangat penting untuk hasil panen dan keberlanjutan. Pengukur aliran elektromagnetik memungkinkan petani untuk mengoptimalkan irigasi dan meminimalkan pemborosan air.
• Sistem HVAC dan pendingin: Sistem pemanas, ventilasi, dan pendingin udara bergantung pada pengukuran aliran yang akurat untuk pengoperasian yang efisien. Pengukur aliran elektromagnetik menyediakan data yang diperlukan untuk kontrol sistem yang efektif.

Faktor yang Perlu Dipertimbangkan Saat Memilih Alat Pengukur Aliran Air Elektromagnetik

Saat memilih meteran aliran air elektromagnetik untuk aplikasi tertentu , beberapa faktor perlu dipertimbangkan:

• Persyaratan laju aliran, jangkauan, dan akurasi: Tentukan laju aliran, jangkauan, dan tingkat akurasi yang diantisipasi untuk aplikasi Anda. Ini akan membantu Anda memilih meteran aliran dengan spesifikasi yang sesuai.
• Ukuran pipa dan kompatibilitas: Pertimbangkan ukuran pipa tempat flow meter akan dipasang. Pastikan flow meter kompatibel dengan ukuran pipa untuk memastikan pengukuran yang akurat.
• Kompatibilitas material dan kondisi lingkungan: Evaluasi komposisi dan suhu fluida untuk memastikan material flow meter dapat bertahan terhadap lingkungan tertentu. Fluida korosif atau abrasif mungkin memerlukan material khusus.
• Pilihan keluaran dan protokol komunikasi: Pertimbangkan pilihan keluaran data yang disediakan oleh flow meter, seperti antarmuka analog, digital, atau nirkabel. Kompatibilitas dengan sistem pemantauan dan protokol komunikasi yang ada juga harus dinilai.
• Pertimbangan biaya dan investasi jangka panjang: Meskipun biaya merupakan faktor penting, biaya harus diimbangi dengan kinerja dan keandalan alat ukur aliran secara keseluruhan. Pertimbangkan persyaratan perawatan jangka panjang dan potensi penghematan biaya yang terkait dengan pengukuran aliran yang akurat.

Pemasangan dan Pemeliharaan Alat Pengukur Aliran Air Elektromagnetik

Pemasangan yang tepat dan perawatan rutin sangat penting untuk kinerja meteran aliran air elektromagnetik yang optimal. Berikut ini beberapa pertimbangan utama:

• Panduan pemasangan dan penempatan yang tepat: Ikuti panduan pabrik pembuat untuk memasang meteran aliran di dalam pipa. Pastikan tidak ada halangan atau lengkungan di hulu dan hilir meteran aliran yang dapat memengaruhi pengukuran.
• Prosedur kalibrasi dan penyetelan nol: Kalibrasi meter aliran sesuai dengan rekomendasi produsen untuk memastikan pengukuran yang akurat. Penyetelan nol mungkin diperlukan secara berkala untuk mengimbangi penyimpangan apa pun.
• Praktik pemeriksaan dan pembersihan rutin: Periksa meteran aliran secara berkala untuk mengetahui tanda-tanda kotoran, penumpukan, atau kerusakan. Bersihkan elektroda dan pastikan elektroda bebas dari kotoran untuk menjaga keakuratan pengukuran.
• Memecahkan masalah umum pemasangan: Jika terjadi pembacaan yang tidak diharapkan atau masalah kinerja, lihat buku petunjuk pengguna atau hubungi dukungan teknis produsen untuk mendapatkan bantuan pemecahan masalah. Masalah umum mungkin termasuk pembumian yang tidak tepat, kabel yang salah, atau gangguan sinyal.

Tantangan Umum dan Tips Pemecahan Masalah

Meskipun meteran aliran air elektromagnetik sangat andal, beberapa tantangan mungkin muncul. Berikut ini beberapa masalah umum dan kiat pemecahan masalah:

• Teknik pengurangan gangguan dan derau sinyal: Pengukur aliran elektromagnetik dapat rentan terhadap derau listrik, yang dapat memengaruhi keakuratan pengukuran. Teknik pentanahan, pelindungan, dan isolasi yang tepat dapat membantu meminimalkan gangguan sinyal.
• Pelapisan elektroda dan pencegahan pengotoran: Penumpukan endapan pada elektroda dapat menyebabkan pembacaan yang tidak akurat. Pembersihan dan perawatan rutin, bersama dengan penggunaan pelapis khusus, dapat membantu mencegah pengotoran dan memastikan pengukuran yang andal.
• Penanganan gelembung udara dan kandungan gas dalam cairan: Gelembung udara atau keberadaan gas dalam cairan dapat memengaruhi pengukuran. Memasang pengukur aliran dengan cara yang memungkinkan gelembung udara keluar atau menggunakan algoritma kompensasi gelembung udara dapat membantu mengurangi masalah ini.
• Mengatasi gangguan medan magnet: Medan magnet eksternal dapat mengganggu pengukuran flow meter. Pastikan flow meter dipasang jauh dari sumber medan magnet, seperti motor atau kabel listrik.
• Menangani masalah catu daya dan pentanahan: Pentanahan yang tepat dan catu daya yang stabil sangat penting untuk pengukuran yang akurat. Pastikan catu daya memenuhi spesifikasi pabrik, dan pengukur aliran ditanahkan dengan benar.

Dibandingkan dengan Jenis Alat Pengukur Aliran Air Lainnya

Alat pengukur aliran air elektromagnetik memiliki keunggulan tersendiri dibandingkan jenis alat pengukur aliran lainnya:

Pengukur aliran ultrasonik : Meskipun kedua jenis ini menawarkan akurasi yang tinggi, pengukur aliran ultrasonik dapat dipengaruhi oleh sifat fluida, seperti suhu atau kandungan gas. Pengukur aliran elektromagnetik tidak terpengaruh oleh faktor-faktor tersebut dan dapat menangani berbagai jenis fluida.

Pengukur aliran turbin : Pengukur turbin memiliki komponen bergerak yang dapat aus seiring waktu, sehingga memerlukan perawatan rutin. Pengukur aliran elektromagnetik, tanpa komponen bergerak, menawarkan masa pakai yang lebih lama dan memerlukan perawatan minimal.

Pengukur aliran perpindahan positif : Pengukur perpindahan positif mengukur aliran dengan membagi cairan ke dalam volume-volume terpisah. Pengukur ini mungkin akurat untuk laju aliran rendah tetapi sulit untuk laju aliran tinggi. Pengukur aliran elektromagnetik dapat mengukur berbagai laju aliran secara akurat tanpa batasan.

Tren Masa Depan dalam Teknologi Pengukur Aliran Air Elektromagnetik

Bidang pengukur aliran air elektromagnetik terus berkembang, dengan beberapa tren masa depan yang muncul:

• Kemampuan pemantauan cerdas dan nirkabel: Integrasi dengan teknologi cerdas dan komunikasi nirkabel memungkinkan pemantauan waktu nyata, akses jarak jauh, dan analisis data untuk meningkatkan efisiensi operasional.
• Integrasi dengan platform IoT: Dengan menghubungkan pengukur aliran elektromagnetik ke platform Internet of Things (IoT), pengguna dapat memperoleh wawasan berharga tentang pola aliran, mengidentifikasi anomali, dan mengoptimalkan strategi pengelolaan air.
• Kemajuan dalam analisis data dan pemeliharaan prediktif: Dengan meningkatnya ketersediaan data, algoritma analisis canggih dapat membantu mengidentifikasi potensi masalah, memprediksi kegagalan, dan mengoptimalkan jadwal pemeliharaan untuk pengukur aliran elektromagnetik.
• Miniaturisasi dan peningkatan efisiensi energi: Penelitian yang sedang berlangsung difokuskan pada pengurangan ukuran dan konsumsi daya pengukur aliran elektromagnetik, membuatnya cocok untuk aplikasi skala yang lebih kecil dan meningkatkan efisiensi energi.

Kesimpulan

Alat ukur aliran air elektromagnetik menyediakan solusi yang akurat, andal, dan mudah dirawat untuk mengukur aliran cairan konduktif. Keunggulannya, termasuk akurasi tinggi, kompatibilitas dengan berbagai cairan, dan ketahanan terhadap kondisi lingkungan, menjadikannya sangat diperlukan dalam berbagai industri. Dengan memahami prinsip kerja, pertimbangan pemasangan, dan persyaratan perawatannya, pengguna dapat memanfaatkan potensi penuh alat ukur aliran air elektromagnetik dalam aplikasi mereka.

Tanya Jawab Umum

Q1: Bisakah pengukur aliran air elektromagnetik mengukur cairan korosif?

A1: Ya, alat ukur aliran air elektromagnetik dapat mengukur cairan korosif. Akan tetapi, penting untuk memilih alat ukur aliran dengan bahan konstruksi yang sesuai yang dapat menahan sifat korosif cairan.

Q2: Berapa umur umum meteran aliran air elektromagnetik?

A2: Umur pakai meteran aliran air elektromagnetik dapat bervariasi tergantung pada faktor-faktor seperti kondisi pengoperasian, praktik perawatan, dan model tertentu. Dengan pemasangan yang tepat dan perawatan rutin, meteran aliran elektromagnetik dapat bertahan 10 hingga 20 tahun atau lebih.

Q3: Seberapa sering pengukur aliran air elektromagnetik harus dikalibrasi?

A3: Sebaiknya kalibrasi meteran aliran air elektromagnetik dilakukan secara berkala, biasanya setiap satu hingga dua tahun. Namun, frekuensi kalibrasi dapat bervariasi tergantung pada aplikasi spesifik dan persyaratan industri. Konsultasikan panduan produsen untuk rekomendasi yang tepat.

Q4: Bisakah pengukur aliran air elektromagnetik digunakan untuk air bersih dan kotor?

A4: Ya, alat ukur aliran air elektromagnetik dapat mengukur air bersih dan air kotor, termasuk cairan dengan partikel tersuspensi atau kotoran. Namun, untuk cairan dengan konsentrasi partikel padat atau kotoran yang tinggi, penyaringan dan perawatan yang tepat sangat penting untuk mencegah penyumbatan atau kerusakan pada alat ukur aliran.

Q5: Apakah ada batasan ukuran untuk meter aliran air elektromagnetik?

A5: Pengukur aliran air elektromagnetik tersedia dalam berbagai ukuran, mulai dari diameter kecil yang cocok untuk aplikasi perumahan hingga diameter besar untuk aplikasi industri dan kota. Ukuran pengukur aliran harus dipilih berdasarkan ukuran pipa dan laju aliran yang diantisipasi untuk pengukuran yang akurat.
