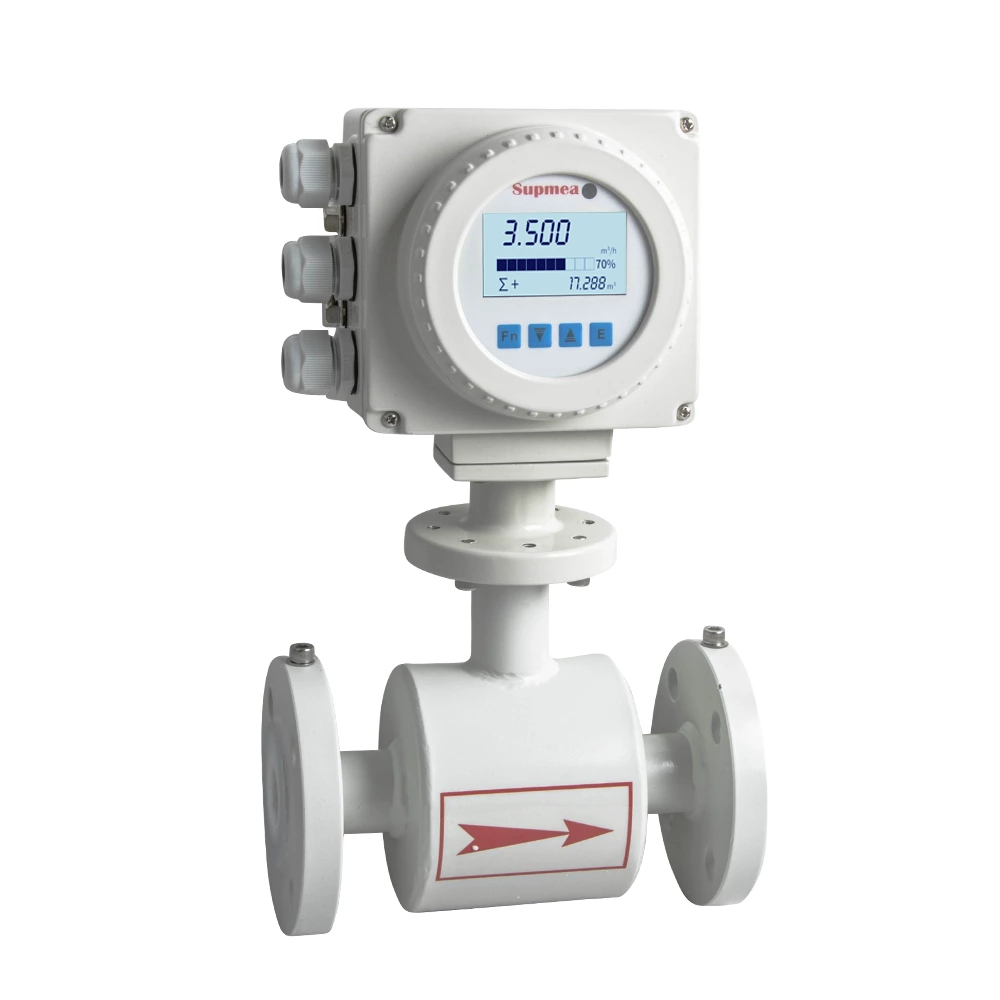

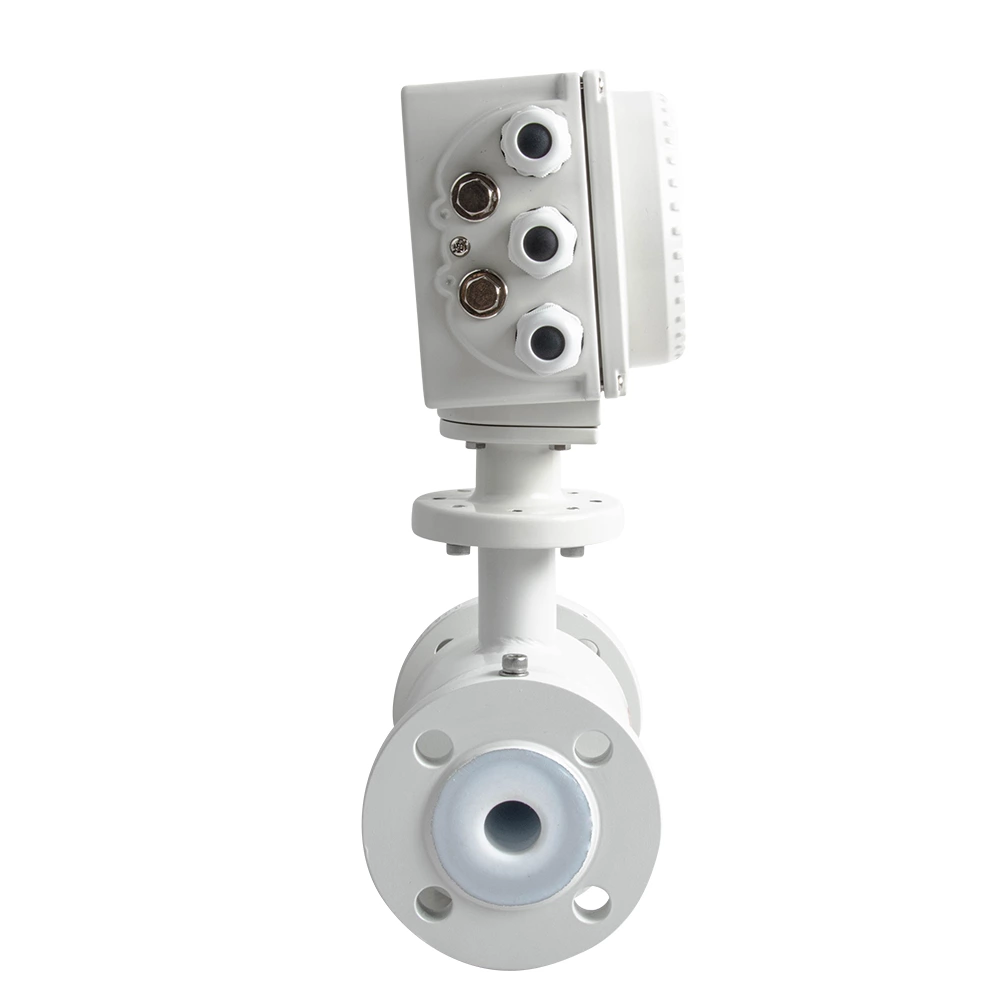

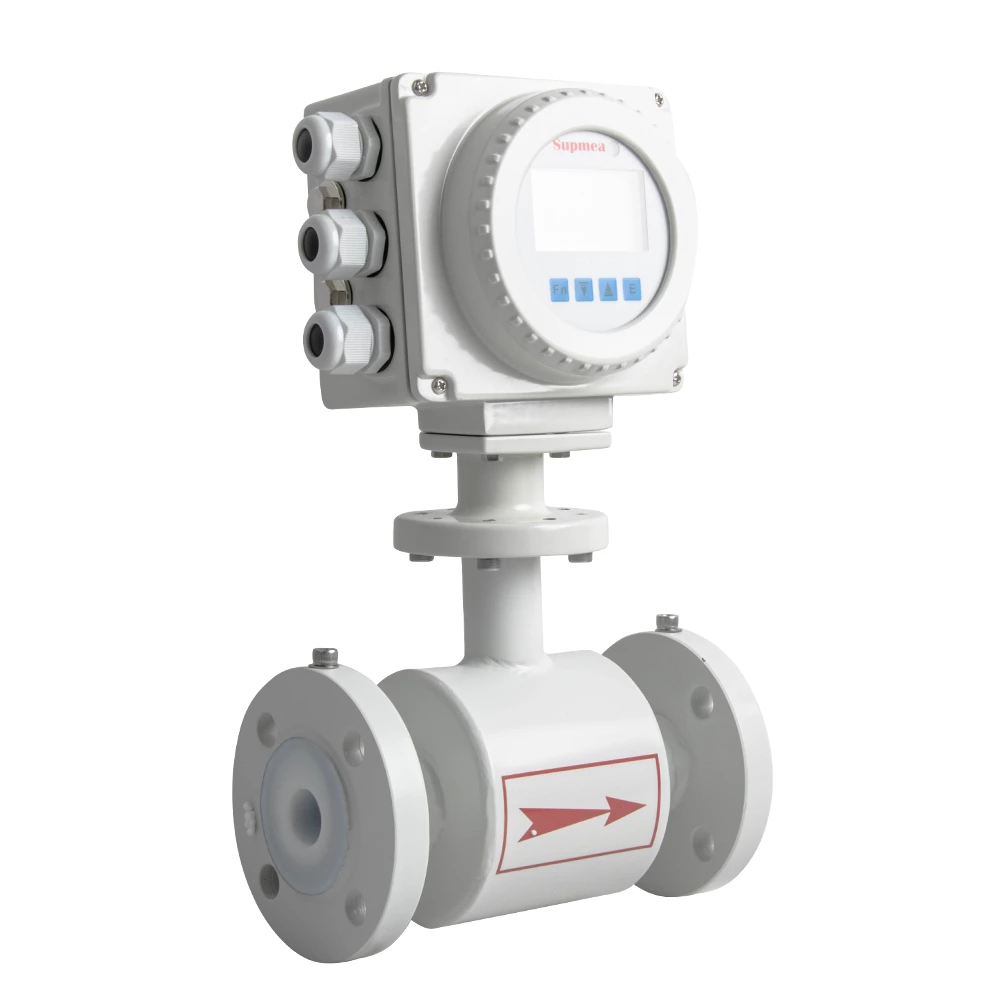

Meteran air elektronik FMC240 Supmea tidak memiliki komponen yang bergerak, roda gigi atau turbin yang berputar, atau bantalan. Sebaliknya, alat ini mengandalkan dua elektroda untuk mengukur kepadatan medan magnet yang dihasilkan dari cairan konduktif listrik, seperti air, yang mengalir melalui pipa. Jadi, tidak ada kerentanan terhadap keausan bantalan atau masalah keausan mekanis lainnya.
Mengenai elektroda dan lapisan yang digunakan pada meteran air elektronik, komponen-komponen ini dapat dibuat dari berbagai bahan untuk membuat meteran tersebut kompatibel dengan berbagai kondisi air.
Satu-satunya keterbatasan meteran air elektronik adalah bahwa media fluida yang diukur harus bersifat konduktif secara elektrik (>5μS/cm). Fluida yang tidak konduktif, seperti minyak dan fluida berbasis minyak bumi lainnya, tidak dapat diukur dengan teknologi ini.
Produk | Meteran air elektronik |
Model | FMC240 |
Diameter nominal | Nomor DN15~DN1000 |
Tekanan nominal | DN15 - DN250, tekanan ≤1,6MPa |
DN300 - DN1000, tekanan PN ≤1,0MPa |
Ketepatan | Kelas 2 (Silakan lihat lembar data untuk detailnya) |
Pengulangan | 0,16% |
Bahan pelapis | Neoprena (CR), Poliuretana (PU), PTFE (F4), PFEP (F46), PFA |
Bahan elektroda | Baja Tahan Karat 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
Suhu sedang | Neoprena: -10…+70℃ Poliuretana: -10…+60℃ PTFE/FEP: -10…+120℃ PFA: -10…+120℃ |
Catu daya | Tegangan AC 220V, Tegangan DC 24V |
Tipe struktur | Tipe kompak, Tipe jarak jauh |
Perlindungan masuk | IP65, IP68 (hanya tipe jarak jauh) |
Standar produk | Nomor Induk JB/T 9248-2015 |
Mag meter bekerja berdasarkan hukum Faraday, yaitu ketika zat cair mengalir melalui pipa dengan laju aliran v dan diameter D, di mana kerapatan fluks magnetik B dihasilkan oleh kumparan eksitasi, maka gaya gerak listrik E yang dihasilkan sebanding dengan kecepatan aliran v adalah:
E = K × B × V × D
Di mana:
E-Gaya gerak listrik terinduksi
K-Konstanta meter
B-Kepadatan induksi magnetik
V-Kecepatan aliran rata-rata di penampang tabung pengukur
D-Diameter dalam tabung pengukur
