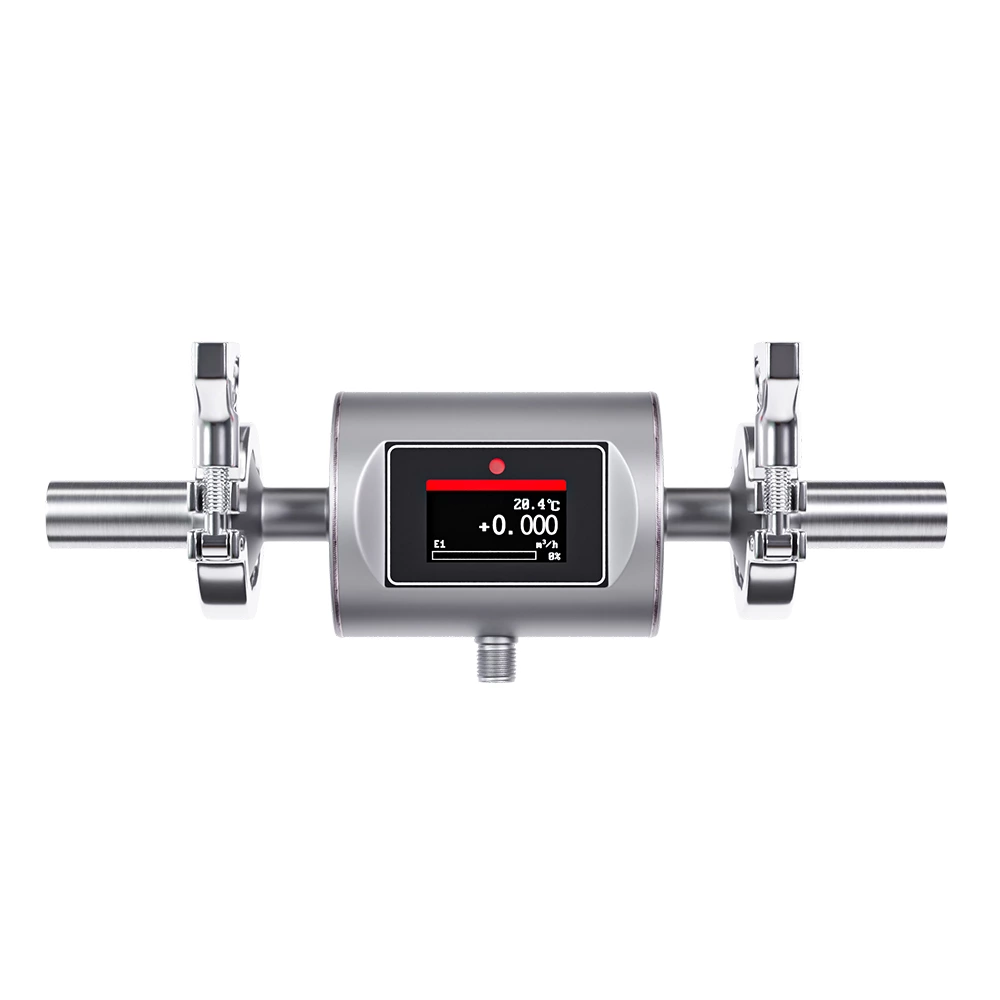

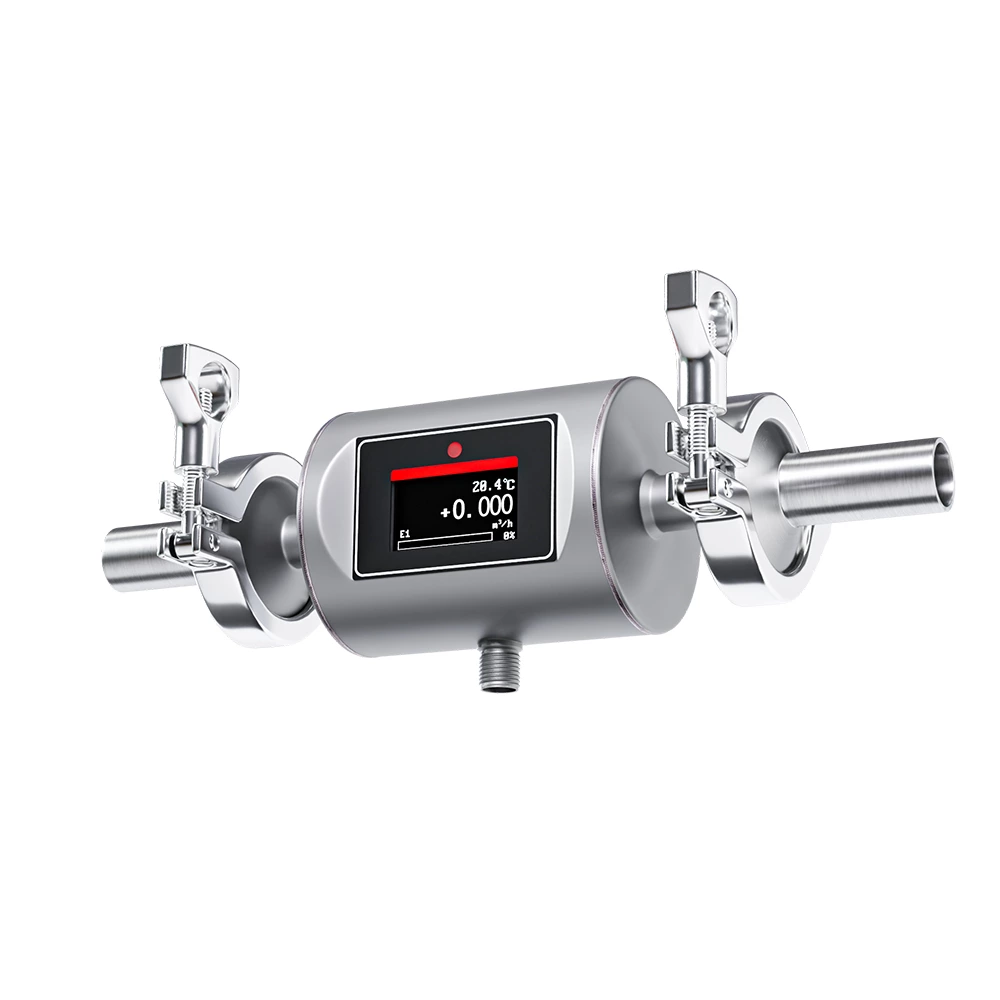

Flowmeter elektromagnetik kompak (juga disebut magmeter, disebutkan sebagai magmeter dalam konten berikut) mengintegrasikan pemancar dan sensor magmeter tradisional ke dalam satu unit. Dengan desain yang ringkas dan pemasangan yang fleksibel, flowmeter ini dilengkapi dengan kendali jarak jauh inframerah untuk memudahkan pemasangan dan pengoperasian. Banyak digunakan di berbagai industri, flowmeter ini mengukur laju aliran volumetrik cairan konduktif dengan konduktivitas lebih besar dari 2μS/cm. Instrumen induktif ini dirancang khusus untuk mengukur aliran volumetrik media konduktif.
| Produk | Pengukur aliran elektromagnetik |
| Model | FMX200 |
| Diameter nominal | Tanggal DN6~DN65 |
| Ketepatan | ± 0,5% |
| Kemampuan mengulang | ≦0,1% |
| Konduktivitas listrik | ≧2 mikrodetik/cm |
| Tekanan proses | -0,1MPa~6,3MPa |
| Suhu sedang | 0…+80℃ |
| Catu daya | (18~36)VDC |
| Keluaran komunikasi | RS485, MODBUS RTU |
| Perlindungan masuk | Tingkat IP67 |
| Antarmuka listrik | Konektor inti M12-4 |
Mag meter bekerja berdasarkan hukum Faraday, yaitu ketika zat cair mengalir melalui pipa dengan laju aliran v dan diameter D, di mana kerapatan fluks magnetik B dihasilkan oleh kumparan eksitasi, maka gaya gerak listrik E yang dihasilkan sebanding dengan kecepatan aliran v adalah:
E = K × B × V × D
Di mana:
E－Gaya gerak listrik terinduksi
Tabung Pengukur K－Konstanta
B－Kerapatan Fluks Magnetik
V－Kecepatan Aliran Rata-rata
D－Jarak Elektroda
Fitur
- Kekebalan Sifat Fluida : Tidak terpengaruh oleh perubahan pada kerapatan fluida, viskositas, suhu, tekanan , dan konduktivitas.
- Pemantauan Suhu : Pengukuran terintegrasi dengan keluaran sinyal. Dilengkapi pengukuran suhu dan keluaran sinyal.
- Struktur Cetakan Tunggal: Elektroda dan lapisan dibentuk dalam proses pencetakan tunggal, memastikan stabilitas dan keandalan yang sangat baik.
- Pemrosesan Digital : Dengan pemrosesan digital sepenuhnya, ia menawarkan kemampuan anti-interferensi yang ditingkatkan, pengukuran yang andal, akurasi tinggi, dan rentang pengukuran aliran yang luas.
- Rentang Tegangan Lebar : Catu daya EMI ultra-rendah memungkinkan rentang tegangan input lebar dan resistansi EMI yang kuat .
- Prosesor Berkinerja Tinggi : Dilengkapi dengan prosesor ARM Cortex-M4 32-bit dan sistem akuisisi data ADC 24-bit, memberikan komputasi kecepatan tinggi, presisi tinggi, operasi daya rendah, dan peningkatan stabilitas pengukuran aliran melalui eksitasi gelombang persegi panjang frekuensi rendah dengan frekuensi eksitasi yang dapat diprogram.
- Desain Sirkuit yang Andal: Menggunakan komponen SMD dan teknologi pemasangan permukaan (SMT) untuk meningkatkan keandalan sirkuit.
- Rentang yang Dapat Disesuaikan: Rentang pengukuran dapat dimodifikasi secara daring sesuai dengan kebutuhan pengguna.
- Layar OLED : Layar OLED beresolusi tinggi dengan opsi menu bahasa Mandarin dan Inggris untuk pengoperasian mudah dan pengalaman ramah pengguna.
- Fungsi: Dilengkapi fungsi pemeriksaan mandiri dan diagnostik mandiri.
- Pelacakan Data Aliran: Tiga penghitung internal secara terpisah menampilkan aliran kumulatif maju, aliran kumulatif mundur, dan aliran kumulatif total.
- Pelapis Tahan Lama: Pelapis PEEK, mendukung kondisi tekanan negatif.
- Pengoperasian Jarak Jauh: Operator genggam inframerah dengan kecepatan komunikasi 38 kHz memungkinkan pengoperasian jarak jauh tanpa kontak.
