Pengukur aliran massa Supmea Coriolis memberikan pengukuran aliran yang sangat akurat untuk cairan dan gas di berbagai industri seperti minyak, gas, kimia, dan produksi makanan. Berdasarkan efek dan teknologi Coriolis yang canggih, pengukur aliran massa Supmea Coriolis secara langsung mengukur aliran massa, densitas, dan suhu dengan presisi hingga ±0,1%.

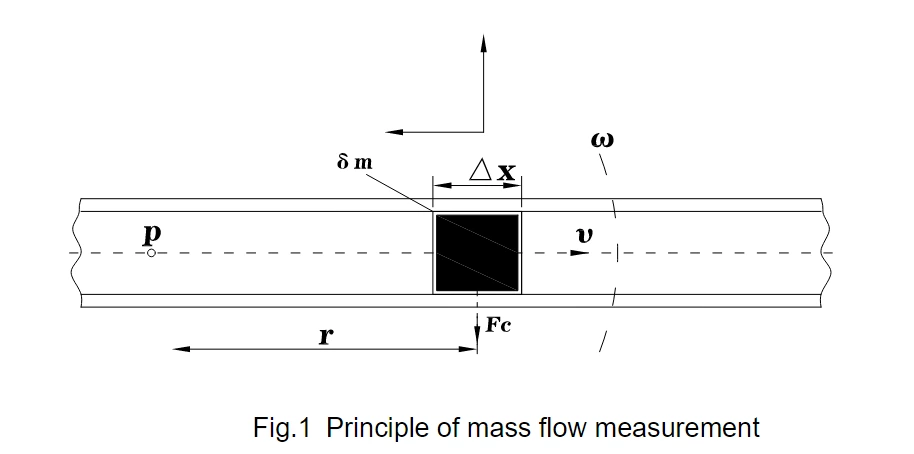

Pengukur aliran dengan akurasi tinggi didasarkan pada prinsip efek Coriolis. Jika sebuah pipa diputar di sekitar suatu titik (P) sementara cairan mengalir melaluinya (mendekati atau menjauhi pusat rotasi), cairan tersebut akan menghasilkan gaya inersia, dengan mengacu pada Gambar 1:
Partikel bermassa δm bergerak ke kanan di dalam tabung dengan kecepatan tetap υ, sementara tabung berputar mengelilingi titik tetap P dengan kecepatan sudut ω. Pada saat ini, partikel akan memiliki dua komponen percepatan:
(1) Percepatan normal αr (Percepatan sentrik), nilainya sama dengan ω2r yang arahnya menuju titik P.
(2) Percepatan tangensial αt (percepatan Coriolis), yang nilainya sama dengan 2ωυ, dan arahnya α atau tegak lurus. Gaya yang dihasilkan oleh percepatan tangensial disebut gaya Coriolis , dan besarnya sama dengan Fc = 2ωυδm.
Pada tabel Gambar 1, fluida Δm=ρA×ΔX,
Jadi, Koefisien gesekan dapat dinyatakan sebagai:
ΔFc=2ωυ×δm=2ω×υ×ρ×A×ΔX=2ω×δqm×ΔX
di mana A adalah luas penampang tabung
Δqm=δdm/dt=υρA
Untuk tabung berputar tertentu, karakteristik frekuensinya pasti, ΔFc hanya bergantung pada δqm. Oleh karena itu, aliran massa dapat diukur secara langsung maupun tidak langsung dengan mengukur gaya Coriolis.
Untuk detail lebih lanjut tentang cara kerja alat ukur aliran massa Coriolis, silakan kunjungi PDF manual alat ukur aliran massa SUP Coriolis kami untuk penyimpanan, minyak, gas, dan pengolahan air atau air limbah.
| Diameter | Tipe U: DN20 ~ DN150; Segitiga: DN3 ~ DN15; Tabung Lurus: DN8 ~ DN80 |
| Besaran yang diukur | Aliran massa, kepadatan, suhu |
| Akurasi kepadatan | bumi 0,002g/cm³ |
| Ketepatan | 0,1%, 0,15%, 0,2% |
| Suhu | -40℃~+60℃ |
| Konsumsi daya | <15W |
| Catu daya | Tegangan 220VAC ; 24VDC |
| Keluaran sinyal | 4~20mA, RS485, HART |
| Perlindungan masuk | IP67 |
| Kisaran kepadatan | (0,3~3.000)g/cm³ |
| Pengulangan | 1/2 dari kesalahan pengukuran |
| Suhu sedang | Tipe standar: (-50～200)℃, (-20～200)℃; Tipe suhu tinggi: (-50～350)°C; Tipe suhu rendah: (-200～200)°C |
| Tekanan proses | (0~4,0)MPa |
| Kelembaban | 35%~95% |
| Keluaran transmisi | (4～20) mA, beban keluaran (250～600) Ω |
Jajaran Sensor Massa SUP Coriolis
Solusi pengukuran aliran Coriolis Supmea menawarkan tiga pilihan: pengukur aliran massa Coriolis tipe U, pengukur aliran massa Coriolis segitiga, dan pengukur aliran massa Coriolis tabung lurus yang dirancang secara presisi untuk memenuhi tuntutan spesifik industri Anda.
Pengukur aliran massa SUP Coriolis banyak digunakan di berbagai industri -- minyak, gas, pemrosesan kimia, makanan dan minuman, farmasi, pengolahan air, perlindungan lingkungan, aplikasi energi terbarukan seperti produksi hidrogen dan bio-diesel.
Pengukuran laju aliran massa Supmea Coriolis menyediakan penyesuaian yang fleksibel, pasokan yang memadai, dan pengiriman cepat dengan pabrik-pabriknya yang lengkap, sehingga menawarkan layanan lokal yang luar biasa kepada pelanggan di seluruh dunia.
Mengapa Memilih Flowmeter Supmea ?
Akurat & Andal : Hasil yang konsisten dan tepat bahkan untuk aplikasi yang menantang, seperti cairan dengan viskositas tinggi.
Berfokus pada Industri : Ideal untuk pemindahan hak asuh, pengendalian proses, dan banyak lagi.
Kualitas Terjangkau : Performa tinggi dengan harga kompetitif.
Mudah Digunakan : Desain yang ringkas dan mudah dirawat, yang terintegrasi secara mulus dengan proses yang sudah ada.
FAQ tentang Pengukur Aliran Massa Coriolis
T: Apa prinsip Efek Coriolis?
A: Efek Coriolis adalah fenomena yang terjadi ketika fluida mengalir melalui tabung yang bergetar. Saat tabung bergetar, gerakan fluida menyebabkan pergeseran pola getaran, yang berbanding lurus dengan laju aliran massa. Pergeseran ini dideteksi dan digunakan untuk mengukur aliran , densitas , dan suhu fluida. Efek Coriolis memungkinkan pengukuran aliran yang sangat akurat dan andal tanpa perlu kompensasi suhu atau tekanan.
T: Apa perbedaan antara flowmeter ultrasonik dan flowmeter Coriolis?
J: Perbedaan paling signifikan antara flowmeter ultrasonik dan flowmeter massa Coriolis terletak pada metode pengukurannya . Flowmeter ultrasonik menggunakan gelombang suara untuk mengukur laju aliran cairan atau gas , yang menghitung aliran berdasarkan waktu yang dibutuhkan gelombang suara untuk merambat melalui fluida. Sementara itu, flowmeter massa Coriolis mengukur aliran massa secara langsung menggunakan efek Coriolis. Alat ini mendeteksi perubahan getaran yang disebabkan oleh pergerakan fluida melalui tabung yang bergetar, sehingga menghasilkan pembacaan aliran massa, densitas, dan suhu yang akurat.
T: Apa perbedaan antara pengukur aliran massa termal dan pengukur aliran massa Coriolis?
A: Pengukur aliran massa termal mengukur laju aliran massa berdasarkan perubahan suhu saat fluida melewati sensor yang dipanaskan. Hal ini ideal untuk mengukur gas dan umum digunakan dalam kasus pengukuran aliran gas presisi. Pengukur Aliran Massa Coriolis menggunakan efek Coriolis untuk mengukur aliran massa secara langsung dengan mendeteksi perubahan getaran tabung yang dilalui fluida. Alat ini menghasilkan data aliran , densitas , dan suhu dengan akurasi tinggi, terutama pada pabrik pengolahan minyak, cairan, dan gas.
